تفاوت موتور القایی و موتور یونیورسال؛ بررسی علمی، مهندسی و کاربردی برای انتخاب بهتر
انتخاب موتور مناسب، یکی از مهمترین عوامل در عملکرد، دوام و هزینه نگهداری بسیاری از تجهیزات برقی است. اگر قصد خرید دستگاههایی مانند کارواش خانگی، جاروبرقی، دریل، کمپرسور هوا، پمپ آب، ماشین لباسشویی یا سایر لوازم برقی را داشته باشید، احتمالاً با عباراتی مانند موتور القایی (Induction Motor)، موتور یونیورسال (Universal Motor)، موتور دینامی یا موتور زغالی مواجه شدهاید.
بسیاری از فروشندگان یا تبلیغات، یکی از این موتورها را بدون ارائه دلیل فنی، بهتر از دیگری معرفی میکنند؛ در حالی که از دیدگاه مهندسی، هیچ موتور الکتریکی برای همه کاربردها بهترین نیست. هر موتور بر اساس اصول طراحی، مزایا و محدودیتهای خاص خود، برای کاربرد مشخصی توسعه یافته است.
برای مثال، موتوری که برای یک دریل برقی ایدهآل است، الزاماً انتخاب مناسبی برای یک پمپ آب یا کارواش نیمهصنعتی نخواهد بود. به همین دلیل، هنگام انتخاب یک دستگاه نباید تنها به عباراتی مانند «دینامی» یا «زغالی» توجه کرد، بلکه باید عواملی مانند نوع کاربری، مدت زمان استفاده، راندمان، میزان صدا، هزینه نگهداری، طول عمر و کیفیت ساخت را نیز در نظر گرفت.
در این مقاله، تفاوت موتور القایی و موتور یونیورسال بر اساس اصول مهندسی ماشینهای الکتریکی و منابع معتبر دانشگاهی بررسی میشود. همچنین اصطلاحات تخصصی به زبان ساده توضیح داده شدهاند تا مطالب برای کاربران عادی و علاقهمندان به مباحث فنی نیز قابل درک باشد.
موتور الکتریکی چیست؟
موتور الکتریکی دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند. این تبدیل انرژی با استفاده از نیرویی انجام میشود که از برهمکنش میدانهای مغناطیسی به وجود میآید.
به بیان ساده، هنگامی که جریان برق از بخشهای مشخصی از موتور عبور میکند، میدان مغناطیسی ایجاد میشود. این میدان با میدان مغناطیسی دیگری که در موتور وجود دارد برهمکنش کرده و باعث چرخش محور موتور میشود. همین حرکت چرخشی است که در نهایت باعث به حرکت درآمدن تجهیزاتی مانند پروانه پمپ، تیغه اره، فن، کمپرسور یا پمپ کارواش میشود.
اگرچه اصل فیزیکی عملکرد بیشتر موتورهای الکتریکی مشابه است، اما روش ایجاد میدان مغناطیسی، انتقال انرژی و کنترل سرعت در انواع مختلف موتورها تفاوت دارد. همین تفاوتها باعث شده است که موتورهای مختلف برای کاربردهای متفاوتی مناسب باشند.
در میان انواع متعدد موتورهای الکتریکی، موتور القایی و موتور یونیورسال از پرکاربردترین نمونهها در صنعت و لوازم خانگی هستند.

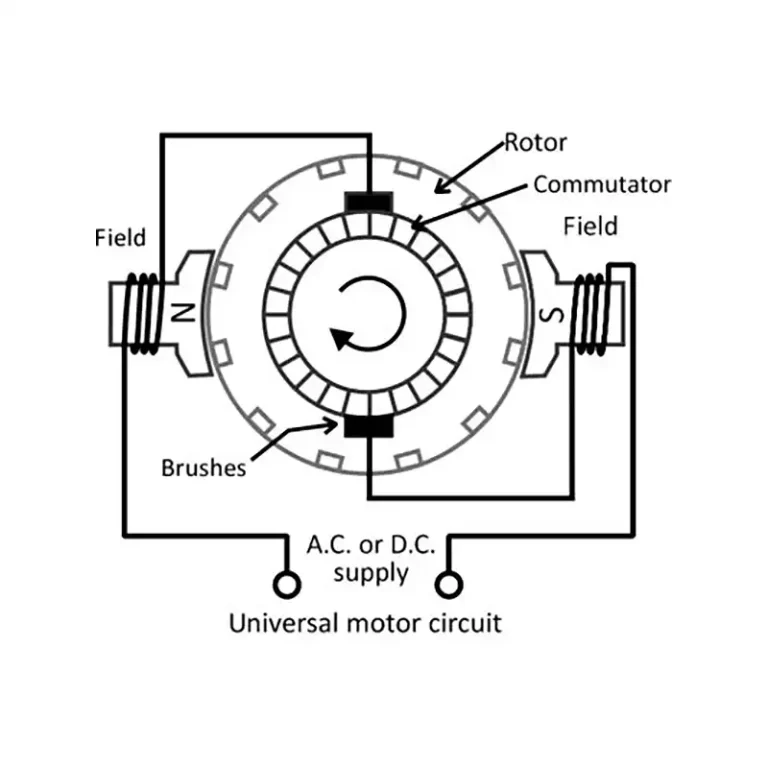

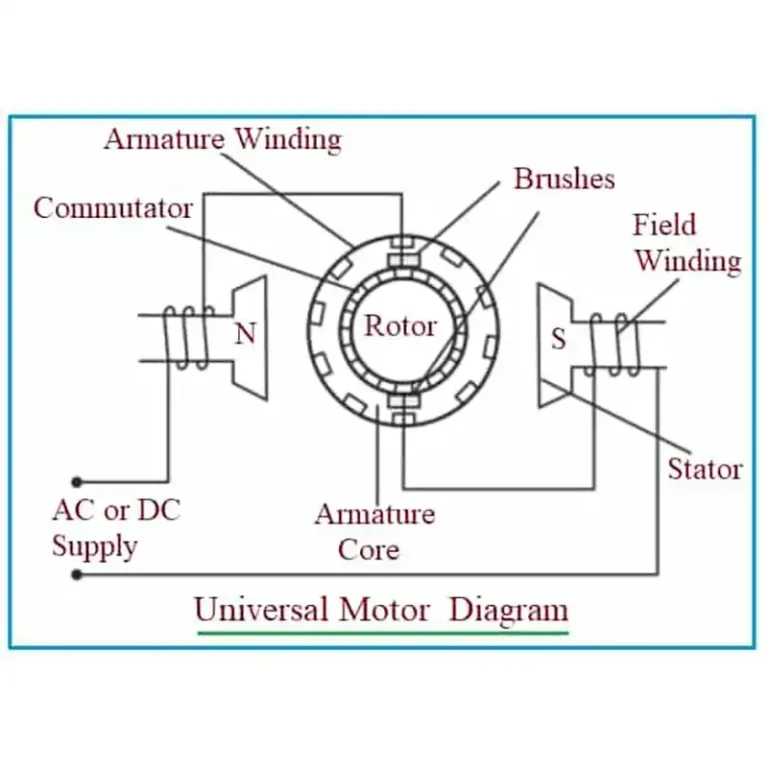

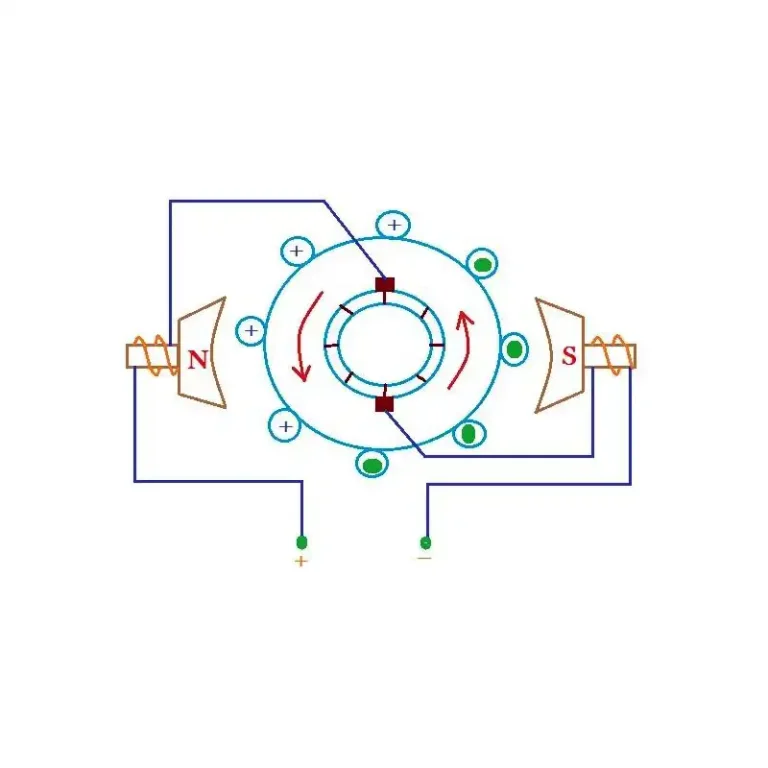

موتور یونیورسال چیست؟

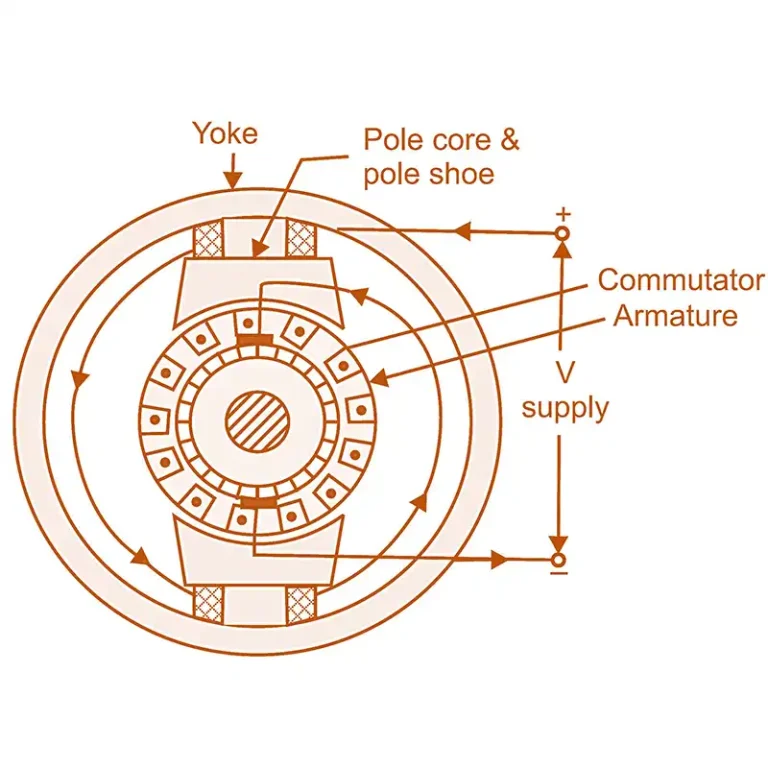

موتور یونیورسال نوعی موتور سری دارای کموتاتور و جاروبک است که میتواند هم با جریان متناوب (Alternating Current یا AC) و هم با جریان مستقیم (Direct Current یا DC) کار کند. علت نامگذاری این موتور نیز همین قابلیت استفاده با هر دو نوع منبع تغذیه است.

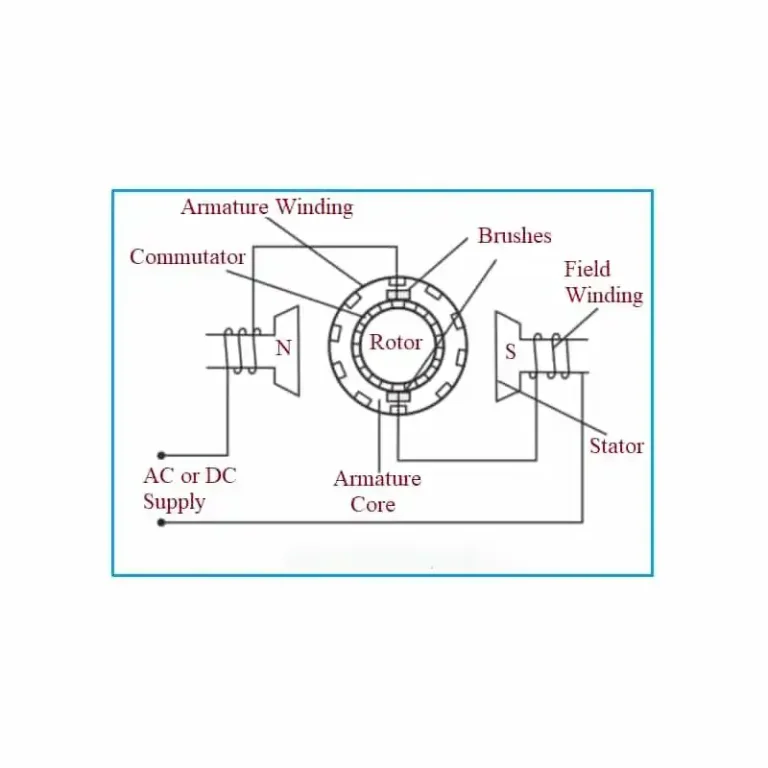

از نظر ساختاری، سیمپیچ میدان و سیمپیچ آرمیچر در این موتور به صورت سری به یکدیگر متصل هستند. هنگامی که جریان برق از این دو سیمپیچ عبور میکند، میدان مغناطیسی لازم برای ایجاد گشتاور تولید میشود و موتور شروع به چرخش میکند.

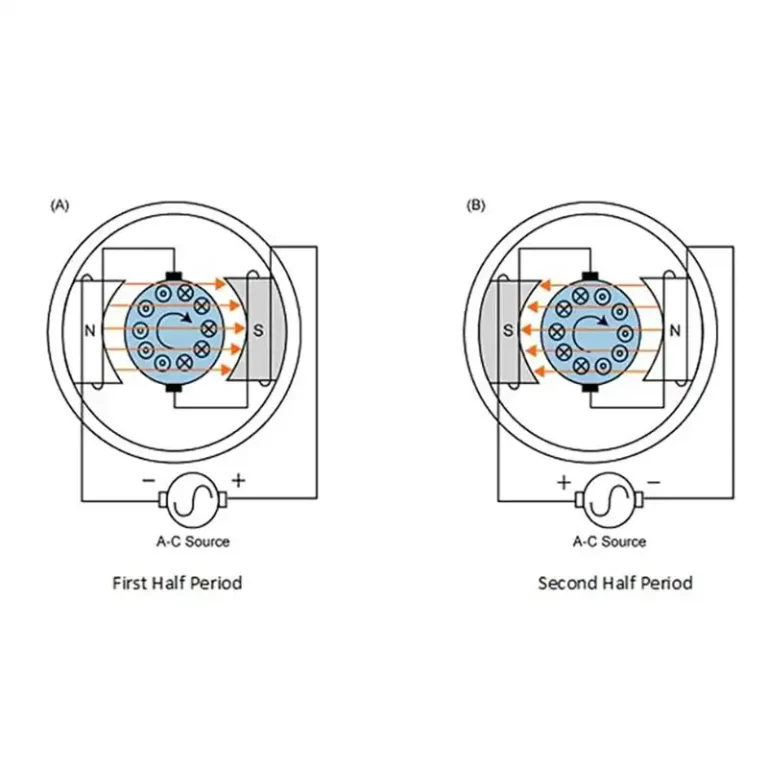

ممکن است این سؤال پیش بیاید که اگر جریان برق AC در هر نیمچرخه جهت خود را تغییر میدهد، چرا موتور متوقف نمیشود؟
پاسخ در نحوه اتصال سیمپیچها نهفته است. در موتور یونیورسال، هنگام تغییر جهت جریان، جهت جریان در سیمپیچ میدان و آرمیچر به طور همزمان معکوس میشود. بنابراین اگرچه جهت جریان تغییر میکند، اما جهت گشتاور تولیدشده ثابت باقی میماند و موتور بدون وقفه به چرخش ادامه میدهد.
این ویژگی باعث شده است موتور یونیورسال یکی از معدود موتورهایی باشد که بدون تغییر اساسی در ساختمان خود، قادر به کار با برق AC و DC است.

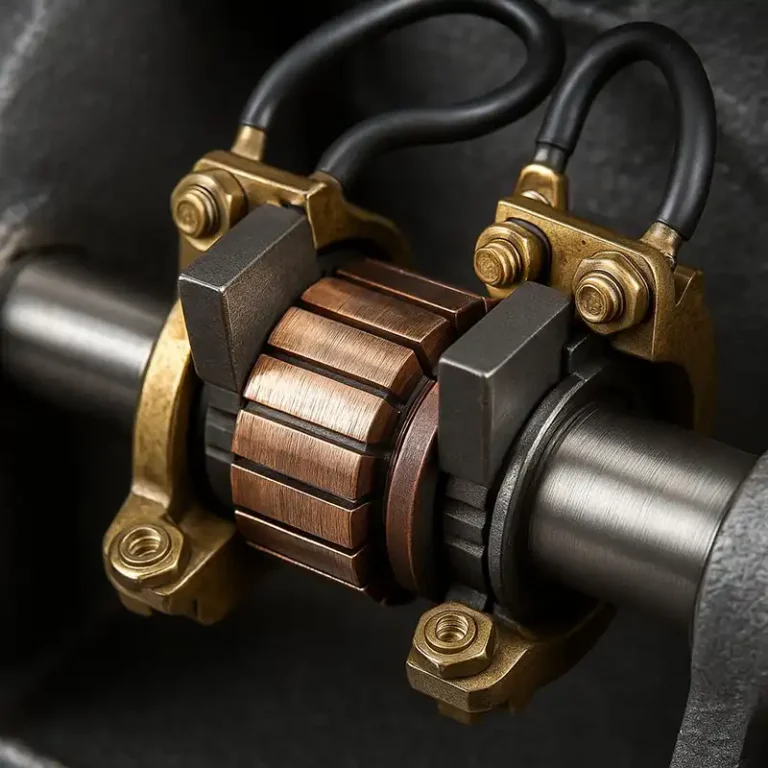

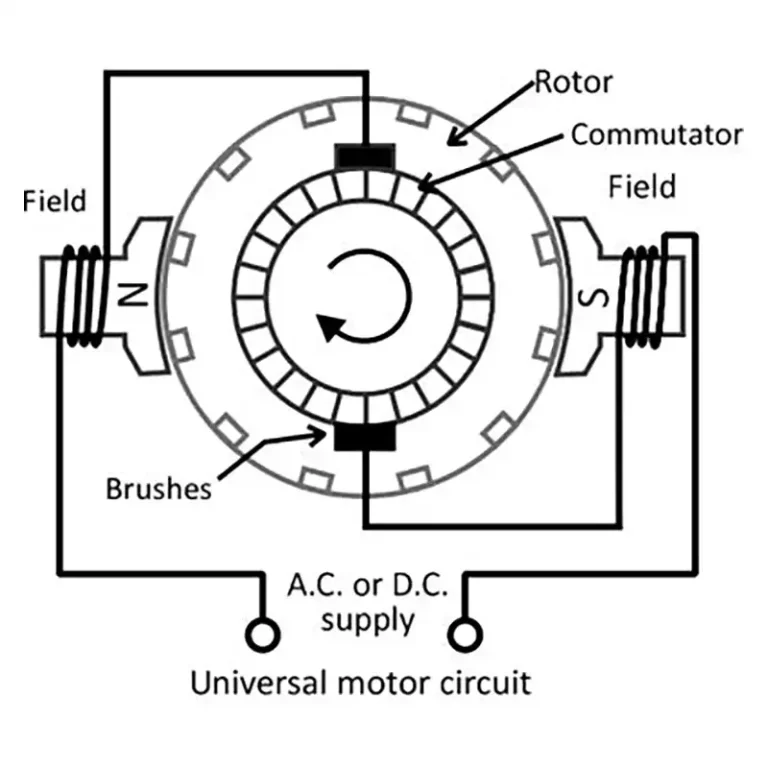

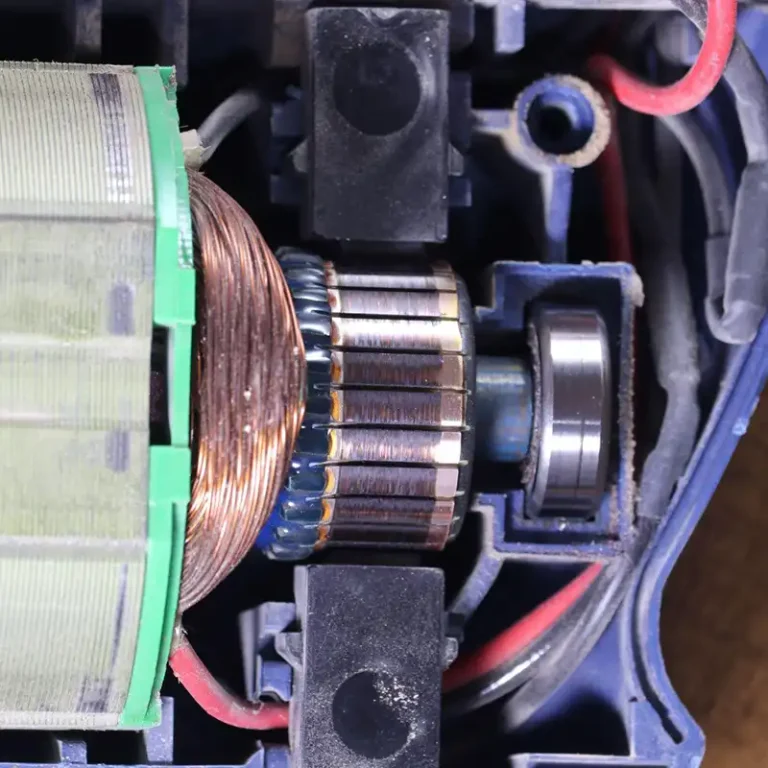

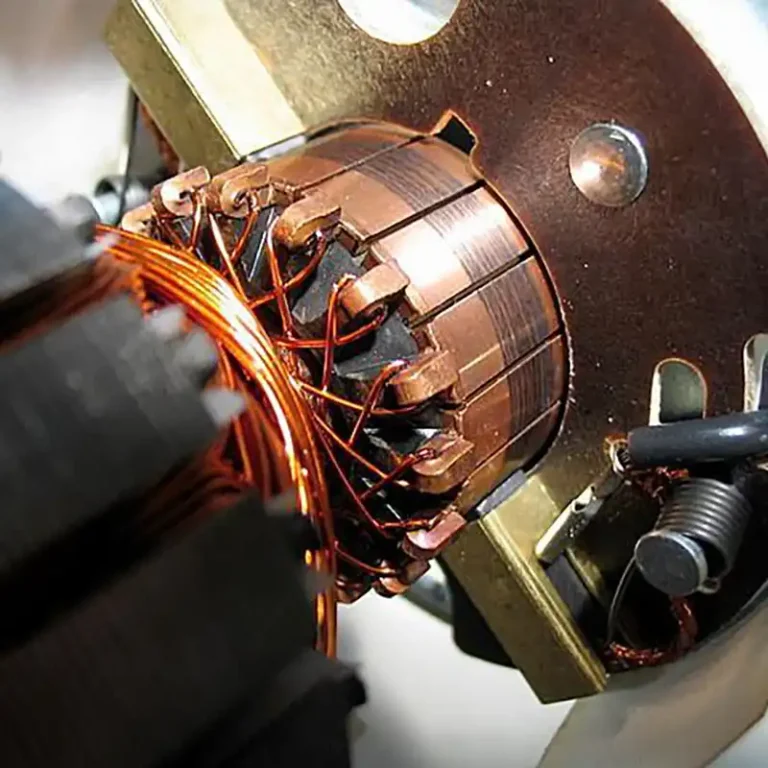

نقش جاروبک و کموتاتور در موتور یونیورسال
دو قطعه مهم در موتور یونیورسال جاروبک (Brush) و کموتاتور (Commutator) هستند.
جاروبکها معمولاً از جنس گرافیت یا کربن ساخته میشوند و وظیفه دارند جریان برق را از قسمت ثابت موتور به آرمیچر در حال چرخش منتقل کنند.
کموتاتور نیز مجموعهای از تیغههای مسی است که روی محور موتور قرار دارد و با چرخش خود، جهت جریان در سیمپیچهای آرمیچر را به گونهای تغییر میدهد که گشتاور موتور همواره در یک جهت باقی بماند.
این سیستم اگرچه ساده و مؤثر است، اما یک نقطه ضعف نیز دارد؛ زیرا تماس مکانیکی جاروبک با کموتاتور باعث ایجاد اصطکاک، سایش و در برخی شرایط جرقه میشود. به همین دلیل، جاروبکها پس از مدتی فرسوده شده و نیاز به تعویض پیدا میکنند.
وجود همین قطعات سایشی، یکی از مهمترین تفاوتهای موتور یونیورسال با موتور القایی است.
چرا موتور یونیورسال هنگام کار جرقه ایجاد میکند؟
یکی از ویژگیهایی که بسیاری از کاربران در جاروبرقی یا دریل مشاهده میکنند، ایجاد جرقههای کوچک در محل جاروبکها است.
این جرقهها در اثر قطع و وصل شدن جریان بین جاروبک و کموتاتور ایجاد میشوند و تا زمانی که در محدوده مجاز باشند، بخشی طبیعی از عملکرد موتور محسوب میشوند.
با این حال، افزایش بیش از حد جرقه میتواند نشانه فرسودگی جاروبک، خرابی کموتاتور، اضافهبار یا وجود اشکال در سیمپیچهای موتور باشد.
به همین دلیل، موتورهای یونیورسال معمولاً نسبت به موتورهای بدون جاروبک به سرویس و نگهداری بیشتری نیاز دارند.
تلفات مغناطیسی در موتور یونیورسال؛ چرا هسته استاتور ورقهورقه ساخته میشود؟
یکی از نکات مهمی که کمتر در مقالات عمومی به آن اشاره میشود، تفاوت عملکرد موتور یونیورسال در حالت تغذیه با AC و DC است.
وقتی این موتور با برق متناوب کار میکند، میدان مغناطیسی استاتور نیز به طور پیوسته تغییر میکند. این تغییر میدان باعث ایجاد دو نوع تلفات مغناطیسی در هسته موتور میشود:
تلفات جریان گردابی (Eddy Current Loss)
جریانهای گردابی، جریانهای الکتریکی کوچکی هستند که در داخل هسته فلزی موتور ایجاد میشوند. این جریانها انرژی الکتریکی را به گرما تبدیل کرده و موجب افزایش دمای موتور و کاهش راندمان آن میشوند.
تلفات هیسترزیس (Hysteresis Loss)
هیسترزیس به فرآیند مغناطیس و غیرمغناطیس شدن مداوم هسته فلزی در اثر تغییر جهت میدان مغناطیسی گفته میشود. این فرآیند نیز بخشی از انرژی را به صورت گرما تلف میکند.
برای کاهش این دو نوع تلفات، هسته استاتور موتور یونیورسال از ورقههای نازک فولاد سیلیسی (Laminated Steel Core) ساخته میشود. این ورقهها با لایهای عایق از یکدیگر جدا شدهاند و مانع از تشکیل جریانهای گردابی بزرگ در هسته میشوند.
به همین دلیل، موتورهای یونیورسال واقعی که برای کار با برق AC طراحی شدهاند، تقریباً همیشه دارای هسته ورقهای هستند.
همچنین به دلیل وجود این تلفات مغناطیسی، راندمان موتور یونیورسال هنگام کار با برق AC معمولاً اندکی کمتر از زمانی است که همان موتور با جریان مستقیم (DC) تغذیه شود.
ویژگیهای موتور یونیورسال
مهمترین ویژگیهای این موتور عبارتاند از:
- قابلیت کار با برق AC و DC
- گشتاور راهاندازی بالا
- دستیابی به سرعتهای بسیار زیاد، گاهی بیش از ۲۰ هزار دور بر دقیقه
- ابعاد کوچک نسبت به توان خروجی
- وزن نسبتاً کم
- کنترل نسبتاً ساده سرعت با تغییر ولتاژ
- مناسب برای ابزارهای برقی قابل حمل
در مقابل، وجود جاروبک و کموتاتور باعث ایجاد صدا، جرقه، استهلاک و نیاز به سرویس دورهای میشود.

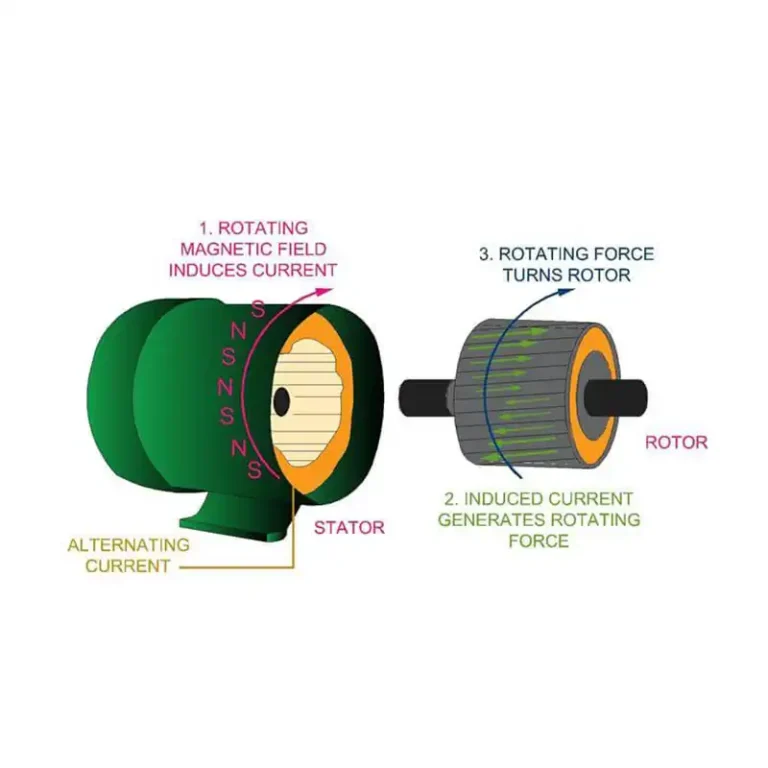

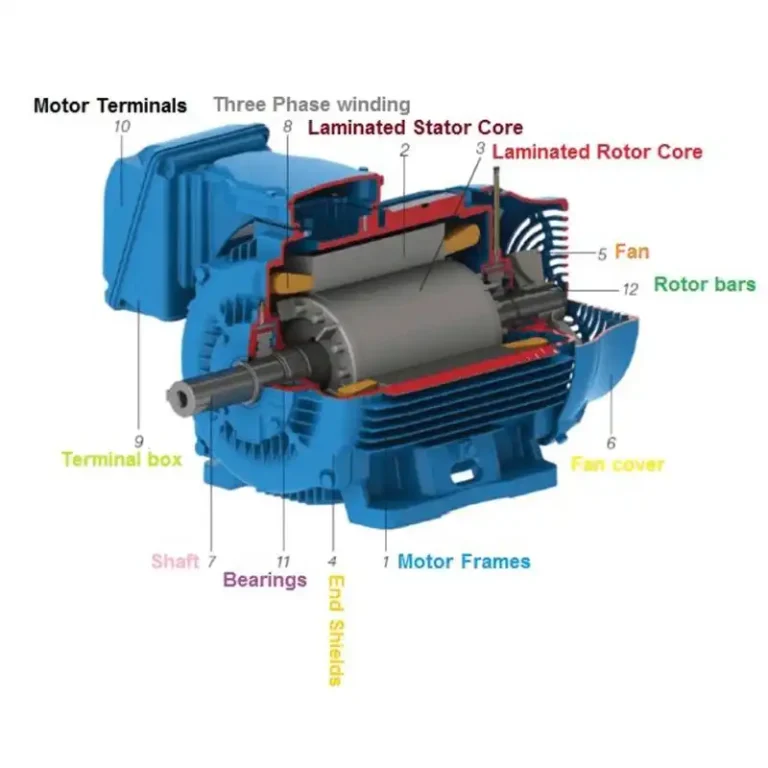

موتور القایی چیست؟
موتور القایی که با نام موتور آسنکرون (Asynchronous Motor) نیز شناخته میشود، پرکاربردترین موتور الکتریکی جهان است و سهم بسیار بزرگی از مصرف برق صنایع را به خود اختصاص داده است.
برخلاف موتور یونیورسال، در این موتور هیچ اتصال الکتریکی مستقیمی میان استاتور و روتور وجود ندارد.

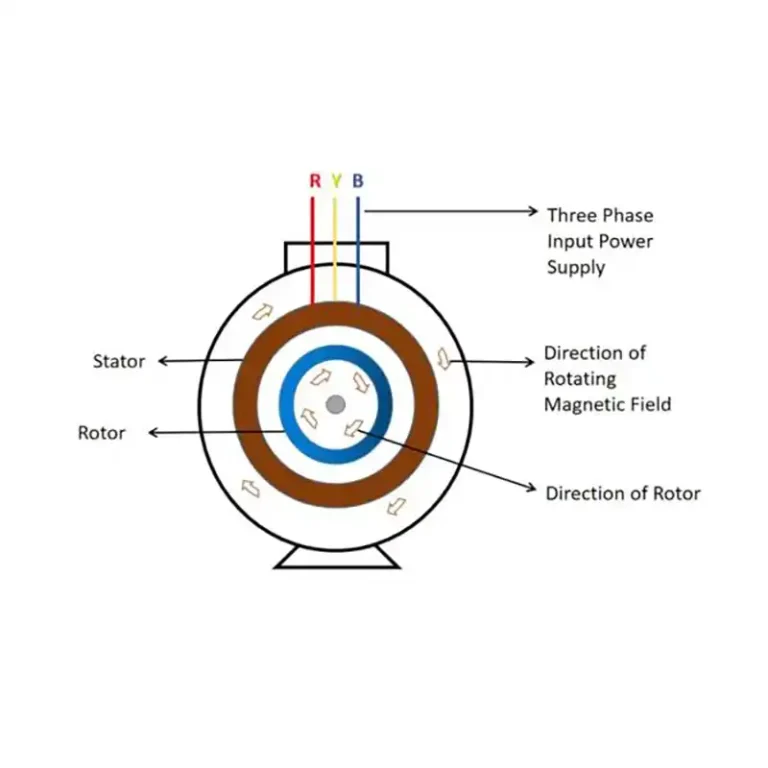

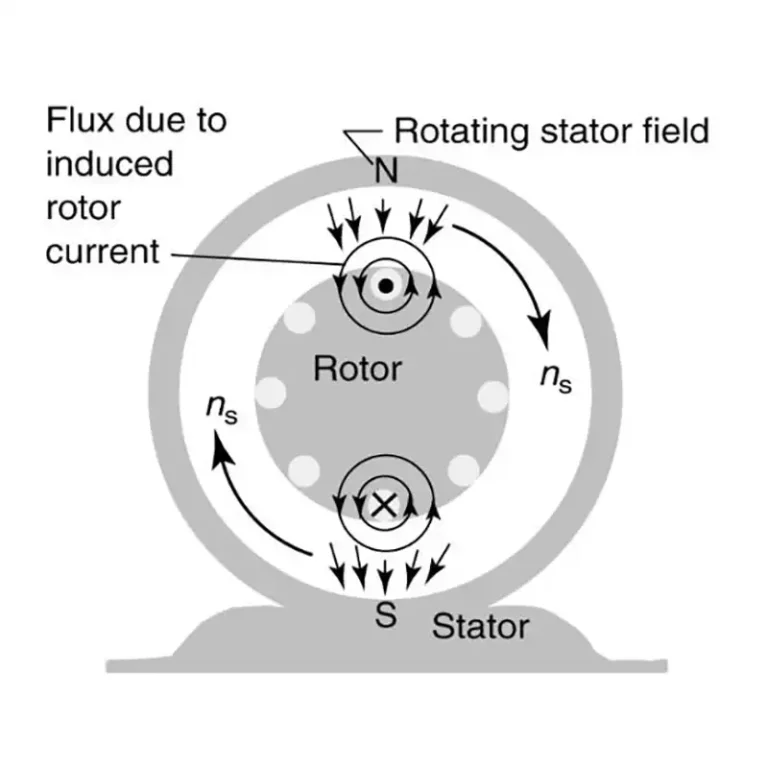

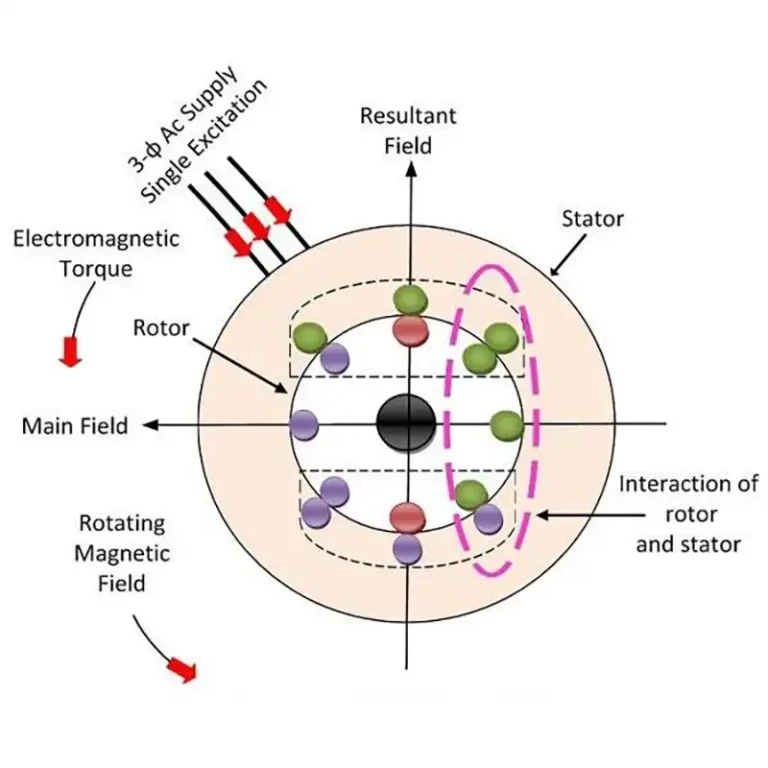

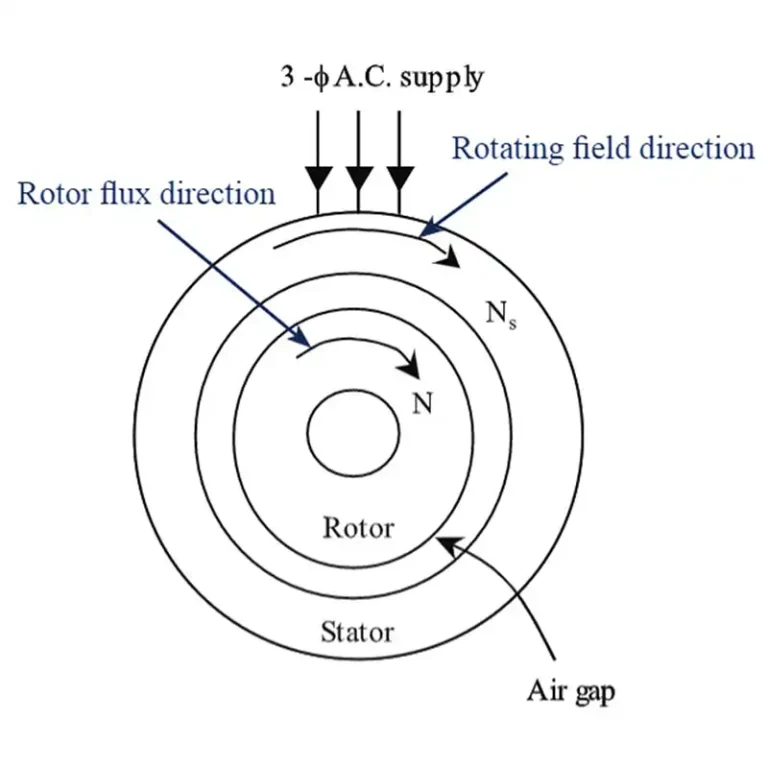

هنگامی که سیمپیچهای استاتور به برق متناوب متصل میشوند، میدان مغناطیسی دواری ایجاد میشود. این میدان بدون تماس فیزیکی، در هادیهای روتور جریان الکتریکی القا میکند. جریان القاشده نیز میدان مغناطیسی دیگری ایجاد میکند که با میدان استاتور برهمکنش داشته و باعث چرخش روتور میشود.
به همین دلیل، این موتور «القایی» نام گرفته است؛ زیرا انرژی از طریق القای الکترومغناطیسی به روتور منتقل میشود، نه از طریق جاروبک یا کموتاتور.
یکی از دلایل اصلی محبوبیت موتورهای القایی، سادگی ساختمان، استحکام بالا، نیاز اندک به تعمیرات و قابلیت اطمینان زیاد آنها است؛ ویژگیهایی که باعث شدهاند در تجهیزاتی مانند پمپها، کمپرسورها، فنها، ماشینآلات صنعتی و بسیاری از لوازم خانگی به طور گسترده مورد استفاده قرار گیرند.
تفاوت ساختاری و عملکردی موتور القایی و موتور یونیورسال
اکنون که با نحوه عملکرد هر دو موتور آشنا شدیم، میتوان تفاوتهای آنها را دقیقتر بررسی کرد. بخش زیادی از اختلاف این دو موتور در ساختمان داخلی آنها ریشه دارد و همین تفاوتهای ساختاری، ویژگیهایی مانند سرعت، راندمان، میزان صدا، طول عمر و هزینه نگهداری را تحت تأثیر قرار میدهد.
به همین دلیل، هنگام انتخاب یک دستگاه برقی نباید تنها به عباراتی مانند «دینامی» یا «زغالی» توجه کرد؛ بلکه باید دانست هر فناوری برای چه نوع کاری طراحی شده است.

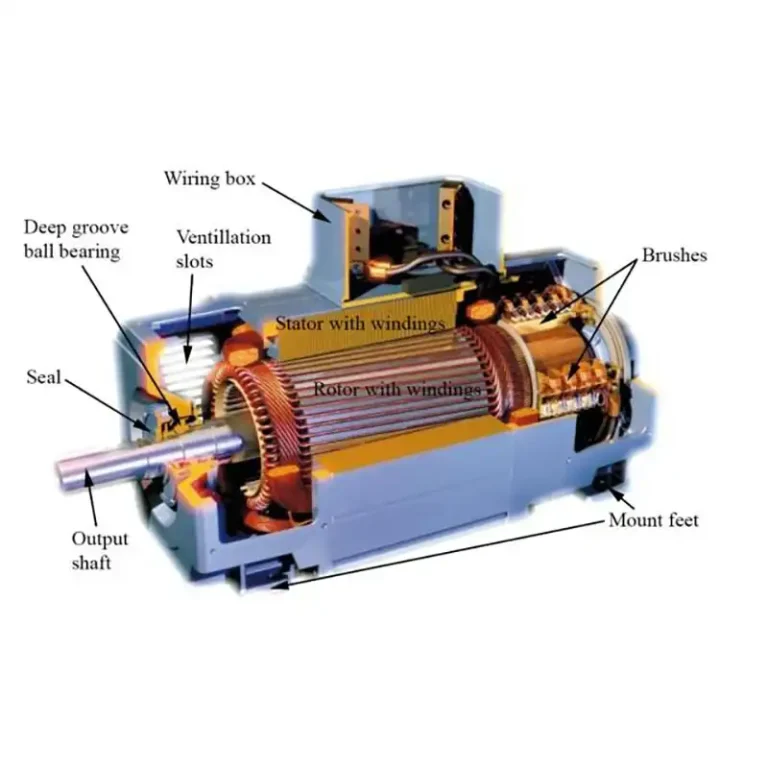

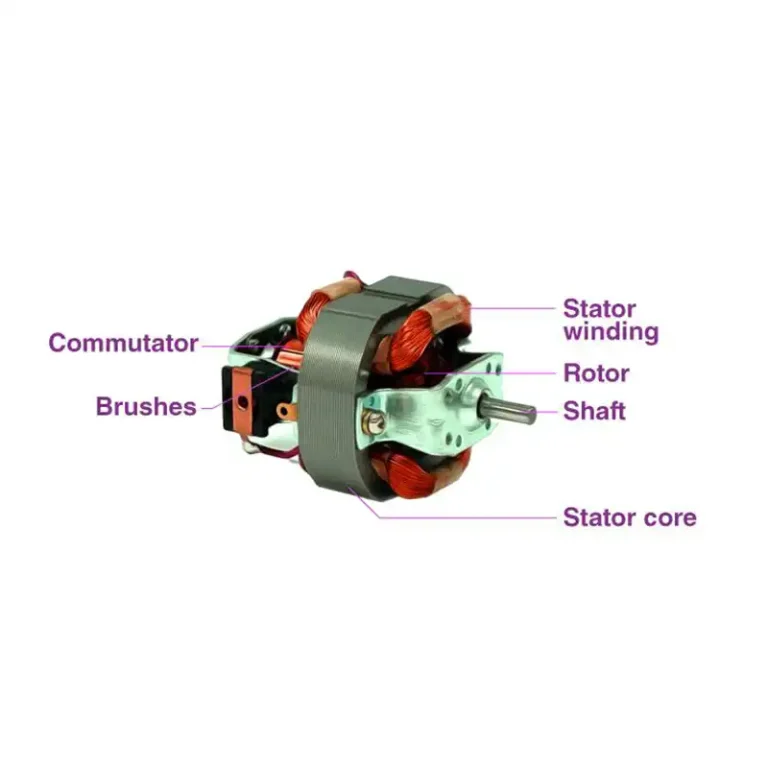

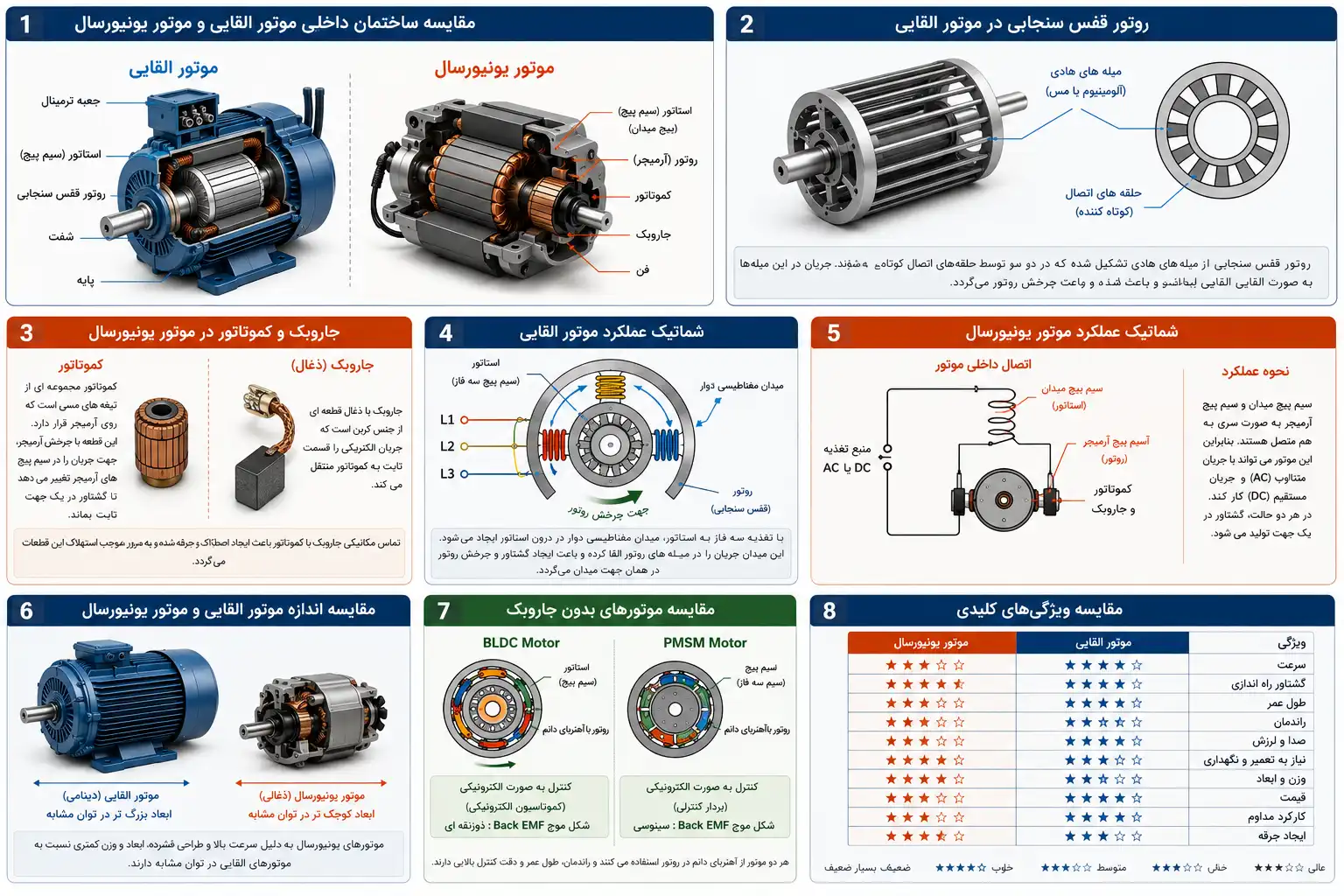

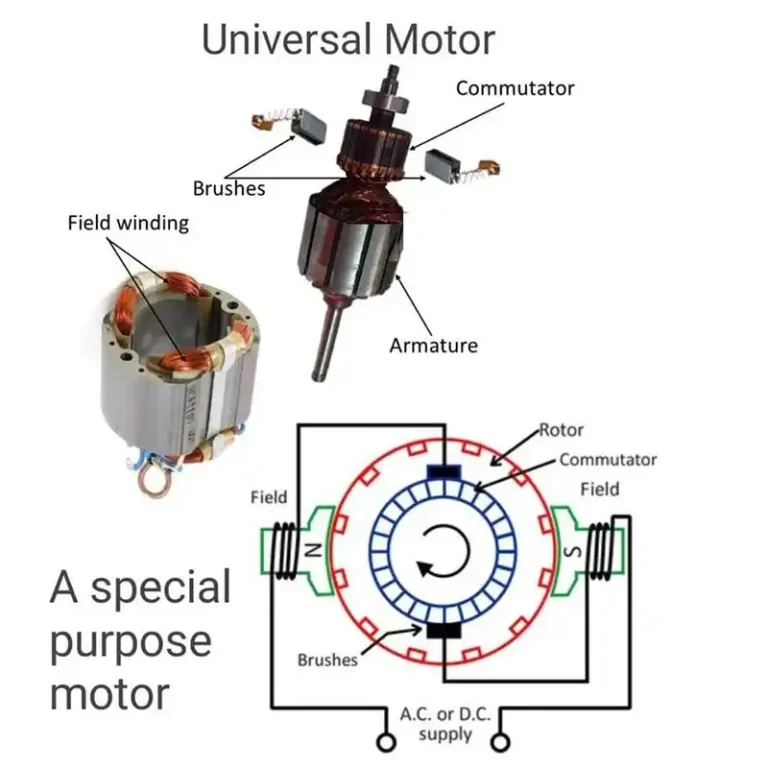

مقایسه ظاهری موتور القایی و موتور یونیورسال
چرا به موتور القایی «دینامی» گفته میشود؟
در بازار ایران معمولاً به موتورهای القایی، موتور دینامی گفته میشود و در مقابل، موتورهای یونیورسال را با نام موتور زغالی میشناسند.
اصطلاح «دینامی» یک نام بازاری است و از نظر علمی دقیق نیست. در منابع مهندسی برق، نام صحیح این موتور Induction Motor یا موتور القایی است.
همچنین واژه «زغالی» نیز تنها به وجود جاروبک کربنی (Brush) اشاره دارد و نام علمی این موتور Universal Motor است.
بنابراین هنگام مطالعه مشخصات فنی یا مقالات علمی، بهتر است از اصطلاحات «موتور القایی» و «موتور یونیورسال» استفاده شود.

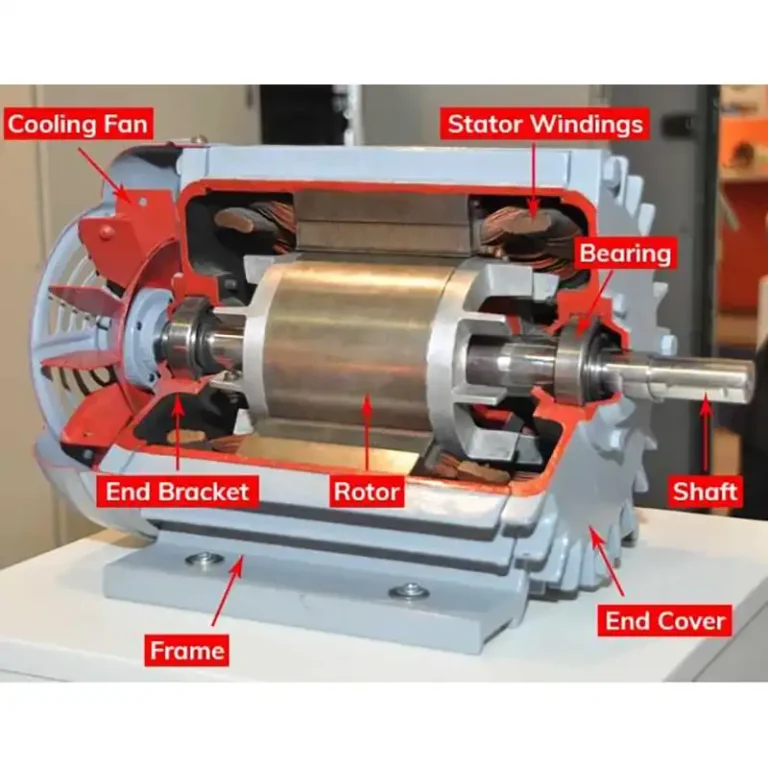

تفاوت ساختاری موتور القایی و موتور یونیورسال
اگرچه هر دو موتور انرژی الکتریکی را به انرژی مکانیکی تبدیل میکنند، اما روش انجام این کار کاملاً متفاوت است.
در موتور یونیورسال، جریان برق از طریق جاروبک و کموتاتور مستقیماً به آرمیچر منتقل میشود. این انتقال از طریق تماس مکانیکی انجام میشود و به همین دلیل استهلاک قطعات اجتنابناپذیر است.
اما در موتور القایی، هیچ تماس الکتریکی مستقیمی میان استاتور و روتور وجود ندارد. انرژی تنها از طریق القای الکترومغناطیسی منتقل میشود. حذف جاروبک و کموتاتور باعث کاهش اصطکاک، کاهش نیاز به تعمیرات و افزایش عمر مفید موتور شده است.

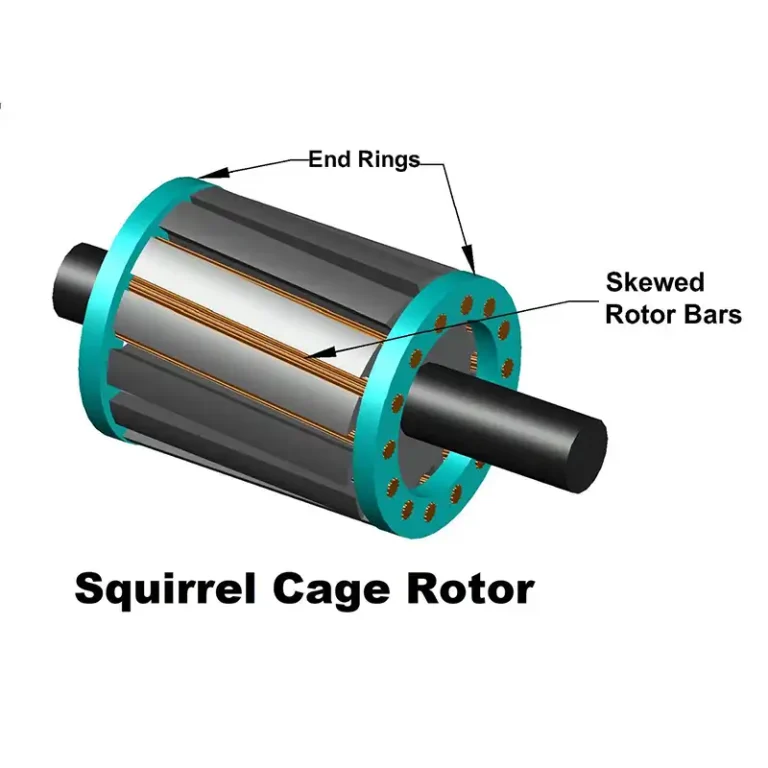

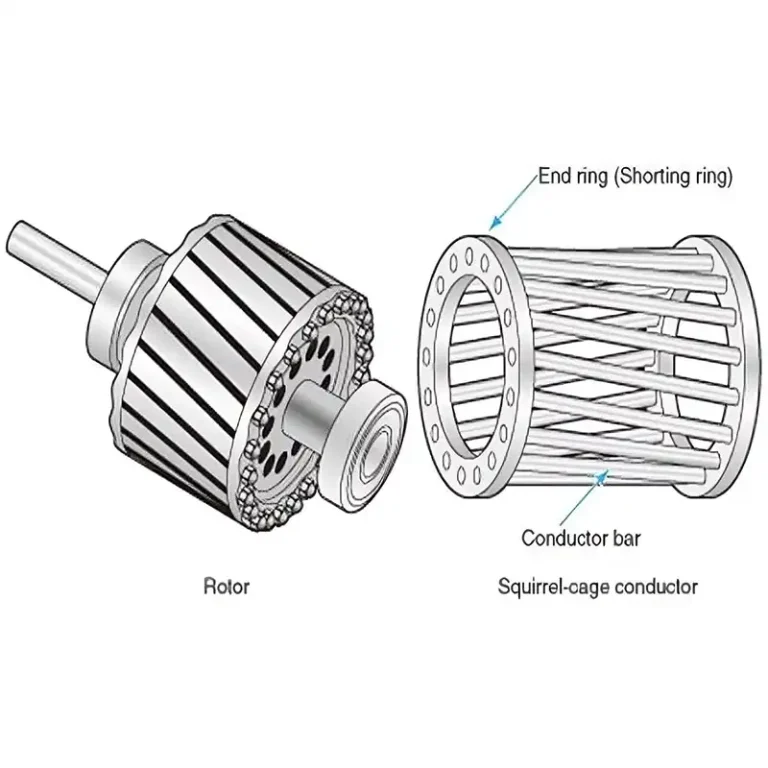

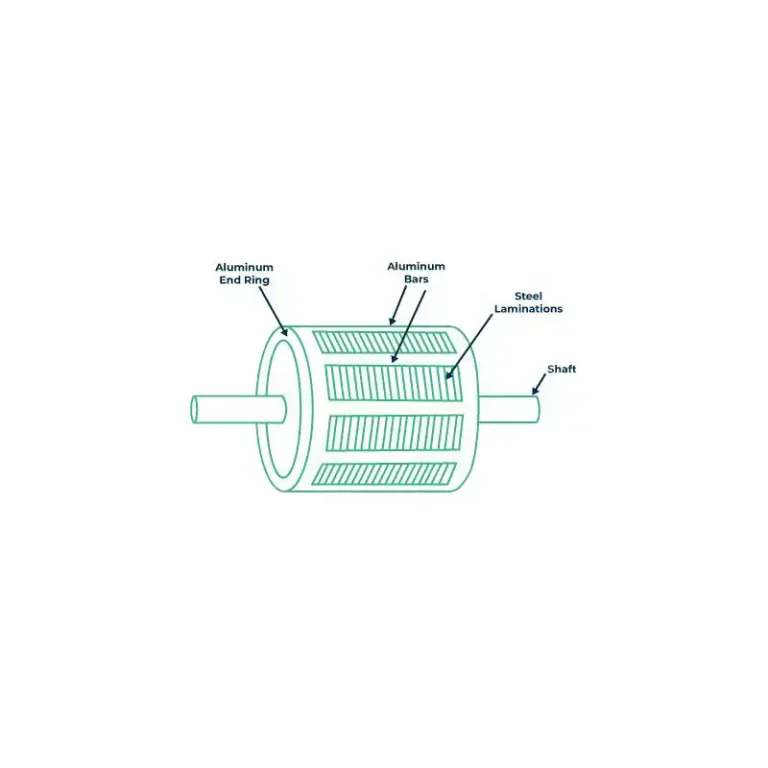

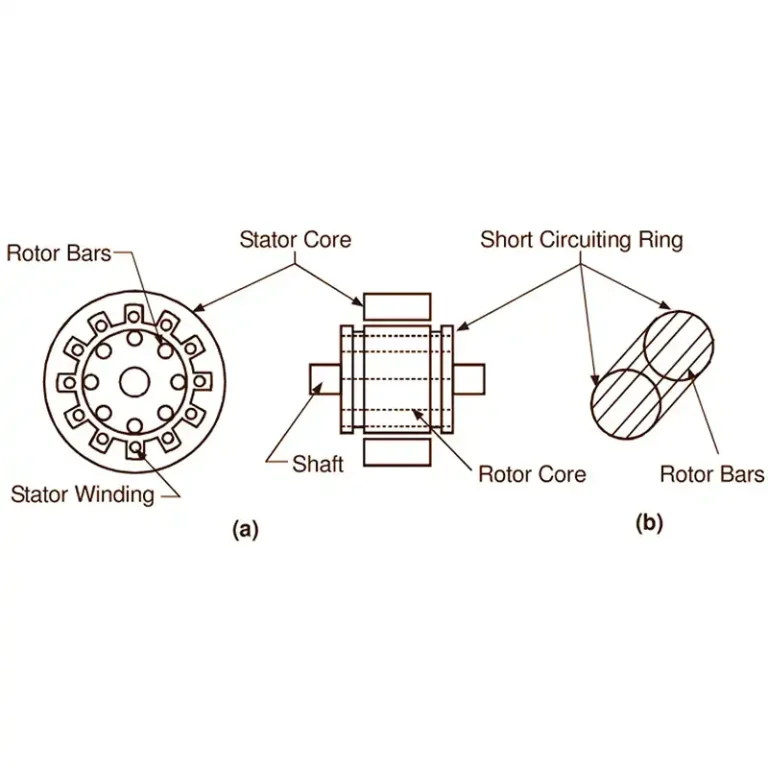

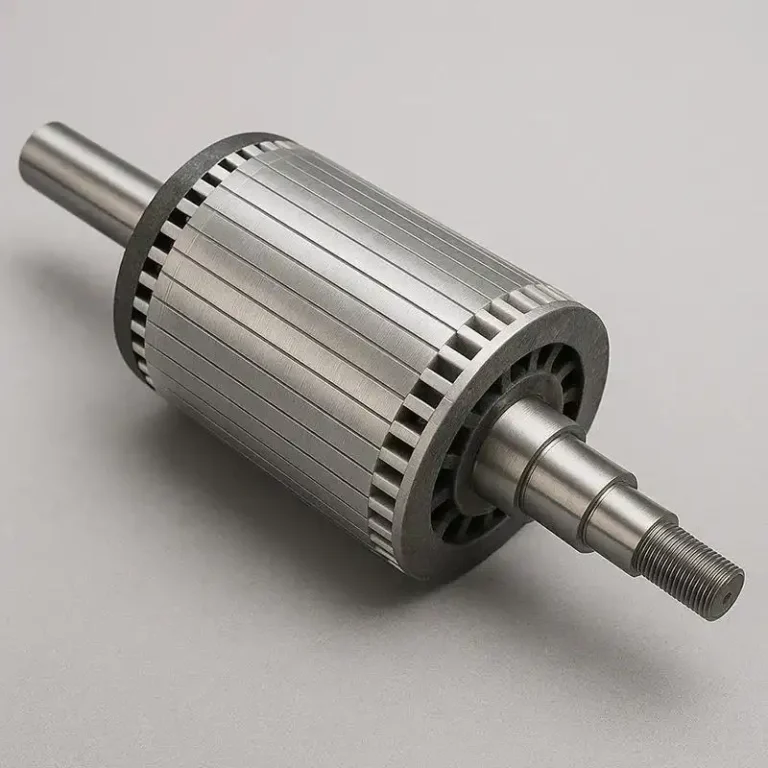

یکی دیگر از تفاوتهای مهم، نوع روتور است. در بسیاری از موتورهای القایی از روتور قفس سنجابی (Squirrel Cage Rotor) استفاده میشود. این روتور از میلههای رسانا و حلقههای اتصال تشکیل شده و ساختاری بسیار ساده، مقاوم و قابل اعتماد دارد.

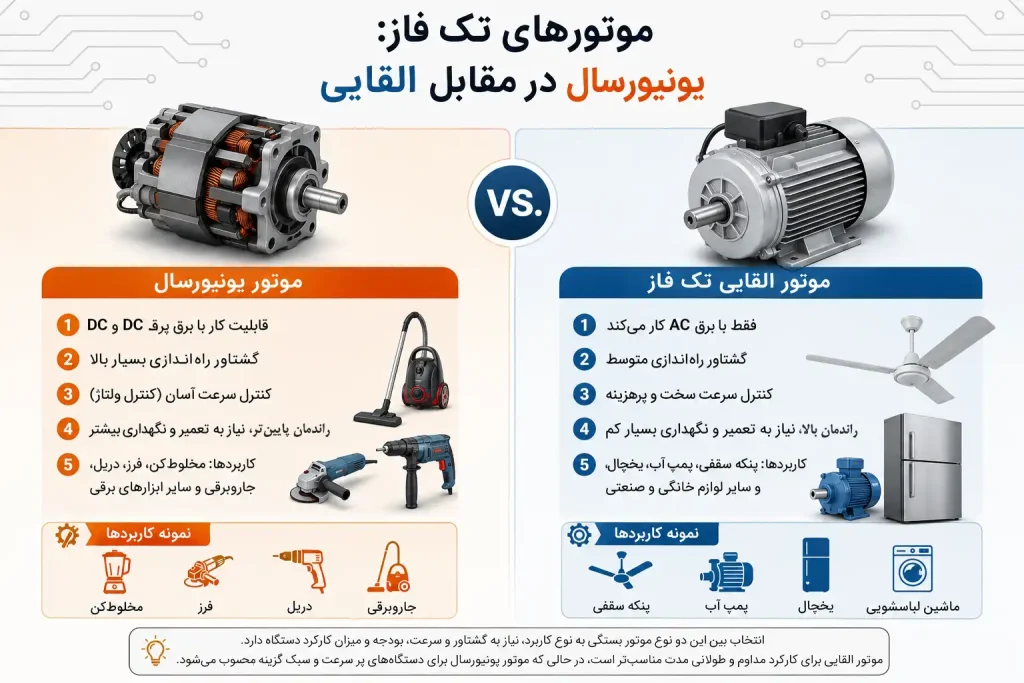

جدول مقایسه موتور القایی و موتور یونیورسال
| ویژگی | موتور القایی (Induction Motor) | موتور یونیورسال (Universal Motor) |
|---|---|---|
| نوع تغذیه | فقط جریان متناوب (AC) | جریان متناوب (AC) و جریان مستقیم (DC) |
| ساختمان | بدون جاروبک و کموتاتور | دارای جاروبک و کموتاتور |
| اصل عملکرد | القای الکترومغناطیسی | موتور سری با میدان و آرمیچر سری |
| سرعت | تقریباً ثابت و وابسته به فرکانس شبکه | متغیر و وابسته به ولتاژ و بار |
| حداکثر سرعت | معمولاً کمتر از موتور یونیورسال | بسیار بالا؛ در برخی کاربردها بیش از ۲۰ هزار دور بر دقیقه |
| گشتاور راهاندازی | مناسب تا زیاد (بسته به طراحی موتور) | زیاد |
| راندمان | بالا | معمولاً کمتر از موتور القایی |
| مصرف انرژی | معمولاً کمتر در کارکرد مداوم | معمولاً بیشتر در شرایط مشابه |
| میزان صدا | کم | نسبتاً زیاد |
| لرزش | کمتر | بیشتر |
| طول عمر | زیاد | کمتر به دلیل استهلاک جاروبک |
| نیاز به سرویس | بسیار کم | تعویض دورهای جاروبک و سرویس کموتاتور |
| ایجاد جرقه | ندارد | دارد |
| قابلیت کار مداوم | بسیار مناسب | مناسب برای کارهای متناوب و کوتاهتر |
| وزن در توان مشابه | معمولاً بیشتر | معمولاً کمتر |
| ابعاد در توان مشابه | بزرگتر | کوچکتر |
| کنترل سرعت | معمولاً با اینورتر (VFD) | با تغییر ولتاژ سادهتر انجام میشود |
| قیمت موتور | معمولاً بیشتر | معمولاً کمتر |
| کاربردهای رایج | پمپ، کمپرسور، ماشین لباسشویی، یخچال، فن، تجهیزات صنعتی، کارواش دینامی | جاروبرقی، دریل، فرز، مخلوطکن، آسیاب، ابزار برقی دستی، برخی کارواشهای خانگی |
مقایسه سرعت
یکی از مهمترین تفاوتهای این دو موتور، سرعت چرخش آنها است.
موتور یونیورسال به دلیل ساختمان خاص خود میتواند به سرعتهای بسیار بالایی برسد. در بسیاری از ابزارهای برقی، سرعت این موتور بین ۱۰ تا ۳۰ هزار دور بر دقیقه است و در برخی کاربردهای خاص حتی بیشتر نیز میشود.
در مقابل، سرعت موتور القایی عمدتاً به فرکانس برق شبکه و تعداد قطبهای موتور بستگی دارد. به همین دلیل، این موتور معمولاً با سرعتی تقریباً ثابت کار میکند و تغییر بار تأثیر زیادی بر سرعت آن ندارد.
همین ویژگی باعث شده است موتورهای القایی برای تجهیزاتی مانند پمپ، کمپرسور و فن که به سرعت یکنواخت نیاز دارند، انتخاب بسیار مناسبی باشند.

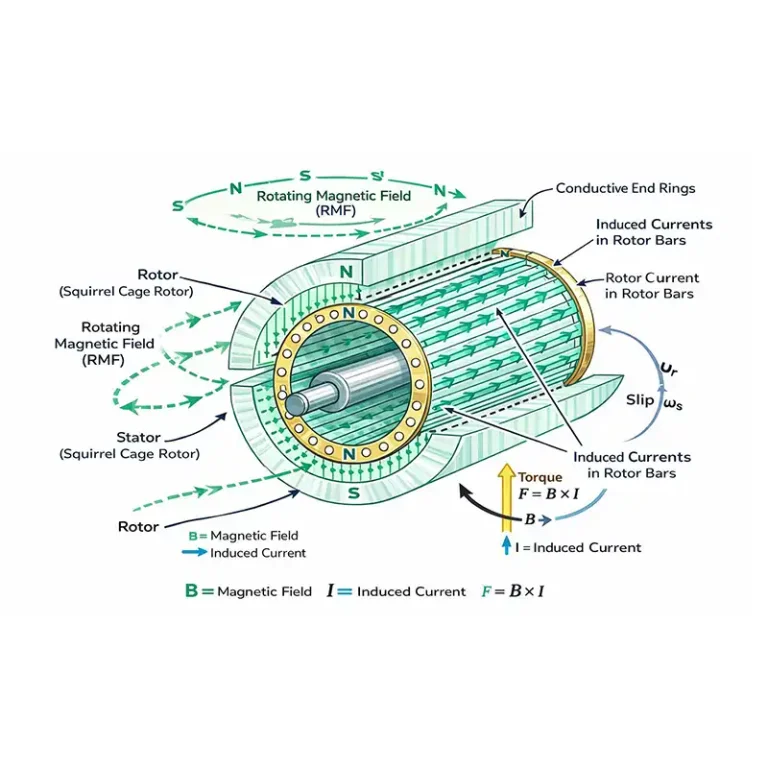

لغزش (Slip) چیست؟
در توضیح عملکرد موتور القایی معمولاً اصطلاح لغزش (Slip) مطرح میشود.
لغزش به اختلاف میان سرعت میدان مغناطیسی دوار استاتور و سرعت واقعی روتور گفته میشود.
اگر روتور دقیقاً همسرعت میدان مغناطیسی بچرخد، دیگر ولتاژی در آن القا نمیشود و موتور قادر به تولید گشتاور نخواهد بود.
به همین دلیل، روتور همیشه اندکی کندتر از میدان مغناطیسی حرکت میکند. این اختلاف سرعت را لغزش مینامند.
در اغلب موتورهای القایی، مقدار لغزش در بار نامی تنها چند درصد است؛ بنابراین سرعت موتور در عمل تقریباً ثابت باقی میماند.
مقایسه گشتاور راهاندازی
گشتاور (Torque) نیروی چرخشی است که موتور برای به حرکت درآوردن بار تولید میکند.
هر دو موتور میتوانند گشتاور راهاندازی مناسبی داشته باشند، اما رفتار آنها یکسان نیست.
موتور یونیورسال به دلیل اتصال سری میدان و آرمیچر، در لحظه راهاندازی گشتاور بالایی تولید میکند. این ویژگی باعث شده است در ابزارهایی مانند دریل، فرز، اره برقی و جاروبرقی عملکرد بسیار خوبی داشته باشد.
در موتورهای القایی نیز مقدار گشتاور راهاندازی به طراحی موتور بستگی دارد. برای مثال، نوع روتور، کلاس طراحی و روش راهاندازی میتواند گشتاور اولیه را تغییر دهد.
بنابراین نمیتوان گفت تمام موتورهای یونیورسال یا تمام موتورهای القایی از نظر گشتاور برتری مطلق دارند.
مقایسه راندمان
راندمان (Efficiency) نشان میدهد چه مقدار از انرژی الکتریکی ورودی به انرژی مکانیکی مفید تبدیل میشود.
هرچه راندمان بیشتر باشد، انرژی کمتری به صورت گرما تلف خواهد شد.
به طور کلی، موتورهای القایی راندمان بالاتری نسبت به موتورهای یونیورسال دارند. علت این موضوع، حذف جاروبک و کموتاتور و کاهش تلفات مکانیکی و الکتریکی است.
در موتور یونیورسال علاوه بر تلفات سیمپیچ، تلفات ناشی از اصطکاک جاروبک، جرقه و تلفات مغناطیسی نیز وجود دارد.
به همین دلیل، در تجهیزاتی که ساعتهای طولانی کار میکنند، موتور القایی معمولاً مصرف انرژی کمتری خواهد داشت.
البته راندمان هر موتور به توان، کیفیت طراحی و شرایط کاری نیز وابسته است و نباید تنها بر اساس نوع موتور قضاوت کرد.
ضریب توان (Power Factor) چیست؟
یکی از موضوعاتی که معمولاً در مقالات عمومی کمتر به آن پرداخته میشود، ضریب توان (Power Factor) است.
ضریب توان نشان میدهد چه مقدار از توان دریافتی از شبکه برق، واقعاً به توان مفید تبدیل میشود.
در موتورهای القایی، بخشی از جریان صرف ایجاد میدان مغناطیسی میشود. به همین دلیل، ضریب توان این موتورها بهویژه در حالت بیباری یا بار کم، نسبتاً پایین است. با افزایش بار، ضریب توان نیز بهبود پیدا میکند.
در مقابل، موتور یونیورسال به دلیل ساختار سری خود معمولاً ضریب توان بهتری دارد و در بار نامی میتواند به مقداری نزدیک به یک برسد.
نکته مهم این است که ضریب توان بالا لزوماً به معنای راندمان بالاتر نیست.
راندمان و ضریب توان دو مفهوم کاملاً متفاوت هستند و نباید با یکدیگر اشتباه گرفته شوند.
مصرف انرژی
در میان کاربران این تصور وجود دارد که هر موتوری که توان کمتری مصرف کند، همیشه اقتصادیتر است.
در واقع، میزان مصرف انرژی به عوامل متعددی مانند راندمان، مدت زمان کارکرد، میزان بار، کیفیت طراحی موتور و نحوه استفاده بستگی دارد.
با این حال، اگر دو موتور با توان خروجی مشابه را در شرایط کاری یکسان مقایسه کنیم، موتور القایی معمولاً در استفادههای طولانیمدت انرژی کمتری مصرف میکند.
به همین دلیل، در صنایع و تجهیزاتی که ساعتهای زیادی در طول روز فعال هستند، استفاده از موتورهای القایی از نظر اقتصادی مقرونبهصرفهتر است.
میزان صدا و لرزش
صدای تولیدشده توسط موتور تنها به سرعت آن وابسته نیست، بلکه ساختمان موتور نیز در این موضوع نقش مهمی دارد.
در موتور یونیورسال، وجود جاروبک، کموتاتور و سرعت چرخش بالا باعث افزایش صدا و لرزش میشود.
در مقابل، موتور القایی به دلیل حذف تماس مکانیکی جاروبک با روتور، عملکرد نرمتر و صدای کمتری دارد.
به همین دلیل، در تجهیزاتی مانند فنها، پمپها، یخچالها و بسیاری از ماشینآلات صنعتی، استفاده از موتور القایی گزینه مناسبتری است.
طول عمر
یکی از مهمترین مزایای موتورهای القایی، طول عمر زیاد آنها است.
از آنجا که این موتورها فاقد جاروبک و کموتاتور هستند، قطعات سایشی بسیار کمتری دارند و در صورت نگهداری صحیح میتوانند سالها بدون مشکل کار کنند.
در مقابل، در موتورهای یونیورسال، جاروبکها به مرور زمان فرسوده میشوند و نیاز به تعویض دارند.
البته طول عمر هر موتور علاوه بر نوع طراحی، به عواملی مانند کیفیت ساخت، شرایط محیطی، نحوه استفاده، اضافهبار، دمای کاری و کیفیت تعمیر و نگهداری نیز بستگی دارد.
تعمیر و نگهداری
موتورهای القایی معمولاً تنها به بازبینی بلبرینگها، تمیزکاری و کنترل وضعیت عایق سیمپیچها نیاز دارند.
اما در موتورهای یونیورسال، علاوه بر این موارد، باید وضعیت جاروبکها و کموتاتور نیز به صورت دورهای بررسی شود.
به همین دلیل، هزینه نگهداری موتورهای یونیورسال در طول عمر دستگاه معمولاً بیشتر از موتورهای القایی است.
مزایا و معایب موتور القایی و موتور یونیورسال
همانطور که در بخشهای قبل مشاهده کردیم، موتور القایی و موتور یونیورسال هر دو نقاط قوت و محدودیتهای خاص خود را دارند. به همین دلیل، انتخاب مناسب به نوع کاربرد بستگی دارد و نمیتوان یکی از آنها را به طور مطلق برتر دانست.
در ادامه، مزایا، معایب و کاربردهای هر دو موتور را از دیدگاه مهندسی بررسی میکنیم.
مزایای موتور القایی
موتورهای القایی به دلیل ساختمان ساده و حذف قطعات سایشی، یکی از قابلاعتمادترین موتورهای الکتریکی محسوب میشوند.
از مهمترین مزایای آنها میتوان به موارد زیر اشاره کرد:
- طول عمر بالا
- راندمان مناسب تا بالا
- صدای کمتر نسبت به موتورهای جاروبکدار
- نیاز اندک به تعمیر و نگهداری
- قابلیت اطمینان زیاد
- مناسب برای کارکردهای طولانیمدت و پیوسته
- عدم ایجاد جرقه در شرایط عادی
به همین دلایل، این موتورها در صنایع، سیستمهای تهویه، پمپها و تجهیزات با کارکرد مداوم کاربرد گستردهای دارند.
معایب موتور القایی
در کنار مزایا، این موتورها محدودیتهایی نیز دارند:
- وزن بیشتر در توان مشابه
- ابعاد بزرگتر نسبت به موتور یونیورسال
- کنترل سرعت پیچیدهتر
در موتورهای القایی سهفاز، کنترل دقیق سرعت معمولاً با استفاده از درایو فرکانس متغیر (Variable Frequency Drive یا VFD) انجام میشود. اینورتر با تغییر فرکانس برق ورودی، سرعت موتور را کنترل میکند.
البته در برخی موتورهای القایی تکفاز مورد استفاده در لوازم خانگی، روشهای سادهتری مانند استفاده از سیمپیچهای چندسرعته، تغییر تعداد قطبها یا مدارهای الکترونیکی خاص نیز برای تغییر سرعت به کار میرود. بنابراین نمیتوان گفت همه موتورهای القایی تنها با VFD کنترل میشوند.
مزایای موتور یونیورسال
موتور یونیورسال برای تجهیزاتی طراحی شده است که به سرعت بالا، وزن کم و گشتاور اولیه زیاد نیاز دارند.
از مهمترین مزایای آن میتوان به موارد زیر اشاره کرد:
- ابعاد کوچک
- وزن کم
- سرعت بسیار بالا
- گشتاور راهاندازی زیاد
- کنترل نسبتاً ساده سرعت
- قابلیت کار با برق AC و DC
- هزینه ساخت نسبتاً پایین
همین ویژگیها باعث شده است این موتور در ابزارهای برقی قابل حمل محبوب باشد.
معایب موتور یونیورسال
در مقابل، موتور یونیورسال محدودیتهایی نیز دارد:
- استهلاک جاروبک
- نیاز به سرویس دورهای
- ایجاد جرقه در محل کموتاتور
- صدای بیشتر
- راندمان پایینتر نسبت به موتور القایی
- مناسب نبودن برای کارکردهای بسیار طولانی در بسیاری از کاربردها
کاربرد موتور یونیورسال
به دلیل سرعت بالا و وزن کم، این موتور بیشتر در تجهیزاتی استفاده میشود که مدت زمان کار آنها کوتاه است یا به سرعت زیاد نیاز دارند.
از جمله:
- جاروبرقی
- مخلوطکن
- آسیاب برقی
- آبمیوهگیری
- دریل
- فرز
- اره برقی
- سشوار
- برخی مدلهای کارواش خانگی اقتصادی
کاربرد موتور القایی
موتورهای القایی بیشتر در تجهیزاتی استفاده میشوند که دوام، کارکرد مداوم و صدای کم اهمیت دارد.
از جمله:
- پمپ آب
- کمپرسور هوا
- فنها و هواکشهای صنعتی
- ماشین لباسشویی
- یخچال
- کولر آبی
- دستگاههای صنعتی
- نوار نقاله
- کارواشهای نیمهصنعتی و صنعتی
برای کارواش خانگی کدام موتور بهتر است؟
یکی از رایجترین پرسشهای خریداران این است که کارواش دینامی بهتر است یا ذغالی؟
پاسخ این سؤال به نوع استفاده شما بستگی دارد.
اگر تنها برای شستوشوی خودرو یا موتورسیکلت خود و آن هم به صورت گاهبهگاه به کارواش نیاز دارید، بسیاری از مدلهای مجهز به موتور یونیورسال میتوانند نیاز شما را برطرف کنند. این دستگاهها معمولاً سبکتر، ارزانتر و حمل آنها آسانتر است.
اما اگر قصد دارید دستگاه را برای مدت طولانی روشن نگه دارید، چند خودرو را پشت سر هم بشویید یا از آن برای شستوشوی حیاط، نما، دیوار یا تجهیزات مختلف استفاده کنید، معمولاً کارواشهای مجهز به موتور القایی انتخاب مناسبتری هستند.
Duty Cycle یا کارکرد مداوم چیست؟
یکی از اصطلاحات مهم در انتخاب تجهیزات برقی، Duty Cycle یا چرخه کاری است.
Duty Cycle نشان میدهد یک دستگاه چه مدت میتواند به طور پیوسته کار کند، بدون آنکه دمای آن از حد مجاز فراتر رود.
گاهی تصور میشود این ویژگی فقط به نوع موتور بستگی دارد، در حالی که چنین نیست.
چرخه کاری به عوامل مختلفی وابسته است، از جمله:
- طراحی موتور
- کیفیت سیمپیچها
- کلاس عایقی
- سیستم خنککاری
- طراحی پمپ
- کیفیت ساخت دستگاه
با این حال، در عمل بسیاری از کارواشهای مجهز به موتور یونیورسال برای استفادههای کوتاهمدت طراحی میشوند، در حالی که مدلهای دارای موتور القایی معمولاً قابلیت کارکرد طولانیتری دارند.
به همین دلیل، هنگام خرید کارواش بهتر است علاوه بر نوع موتور، مشخصات فنی اعلامشده توسط سازنده را نیز بررسی کنید.

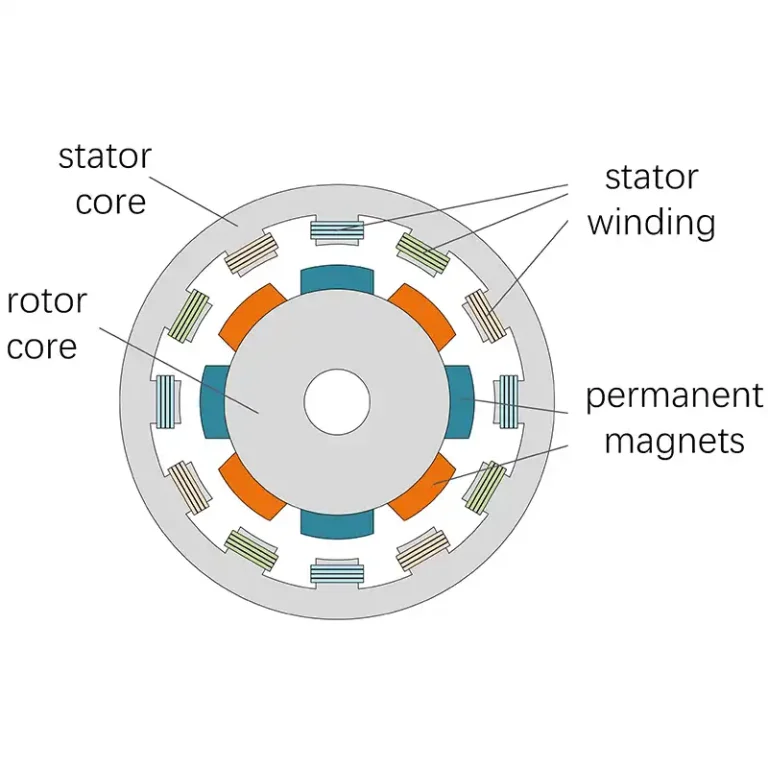

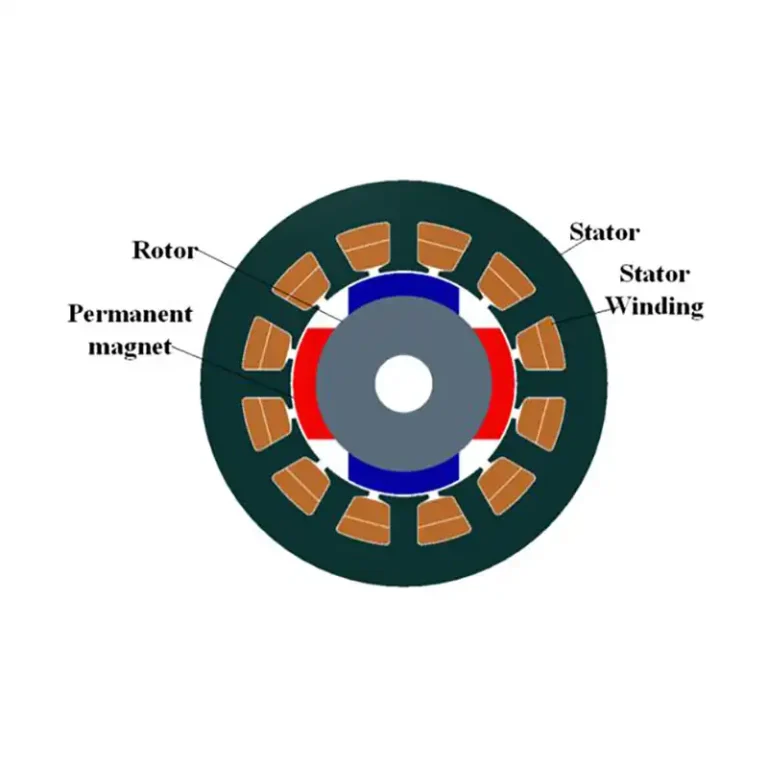

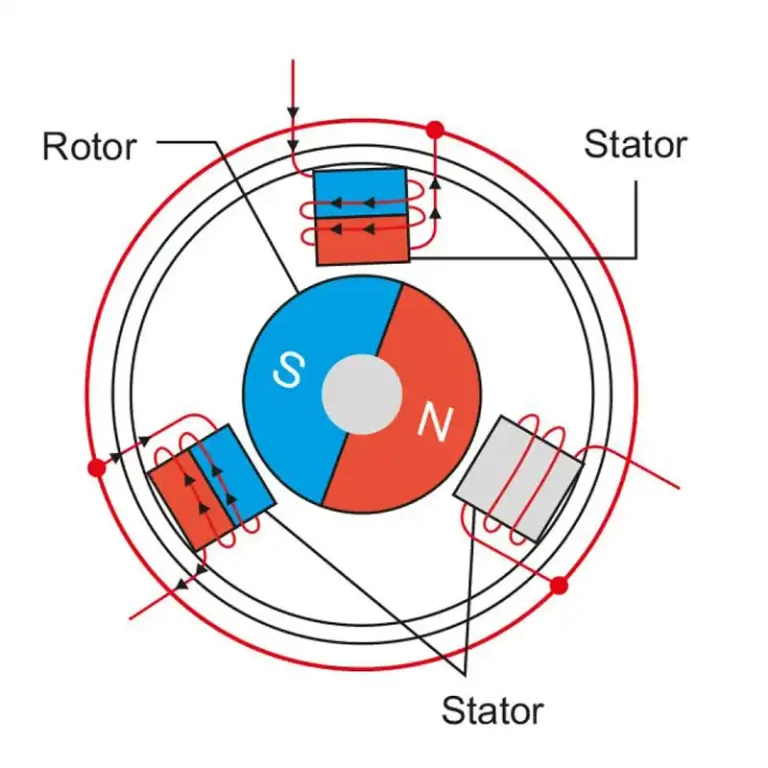

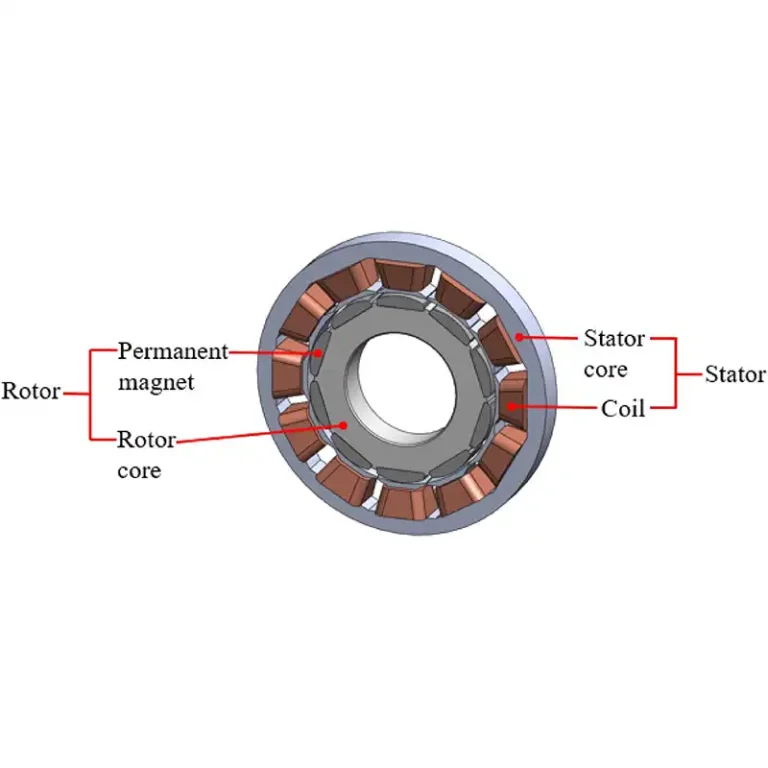

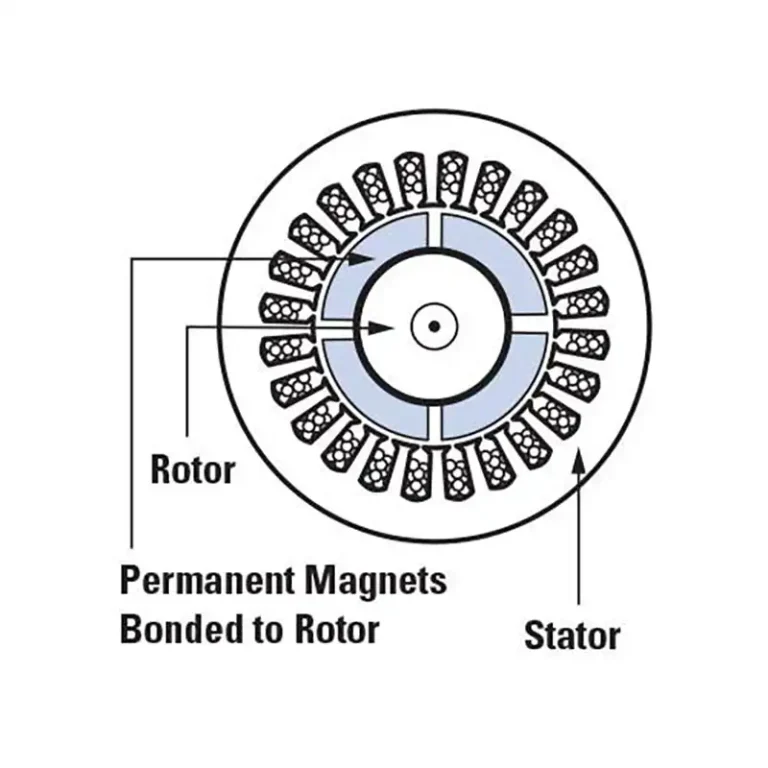

موتورهای بدون جاروبک؛ BLDC و PMSM
در سالهای اخیر، بسیاری از لوازم خانگی پیشرفته به جای موتورهای سنتی از موتورهای بدون جاروبک استفاده میکنند.
دو نمونه رایج این موتورها عبارتاند از:
موتور BLDC
Brushless DC Motor یا موتور جریان مستقیم بدون جاروبک، همانطور که از نام آن مشخص است، فاقد جاروبک و کموتاتور مکانیکی است.
در این موتورها، عمل کموتاسیون توسط مدارهای الکترونیکی انجام میشود.
مزایای آن عبارتاند از:
- راندمان بالا
- صدای کم
- استهلاک پایین
- کنترل دقیق سرعت
- طول عمر زیاد
به همین دلیل، این موتورها در پنکههای جدید، برخی پمپها، هودها، کولرهای گازی و بسیاری از تجهیزات مدرن استفاده میشوند.
موتور PMSM
Permanent Magnet Synchronous Motor یا موتور سنکرون با آهنربای دائم نیز یکی دیگر از موتورهای بدون جاروبک است.
در این موتور، آهنرباهای دائمی روی روتور قرار دارند و موتور به صورت سنکرون با میدان مغناطیسی استاتور میچرخد.
این موتور راندمان بسیار بالایی دارد و امروزه در بسیاری از لوازم خانگی ردهبالا، خودروهای برقی و تجهیزات صنعتی پیشرفته استفاده میشود.
تفاوت BLDC و PMSM
گاهی تصور میشود PMSM نسخه پیشرفتهتر BLDC است، اما این عبارت از نظر علمی دقیق نیست.
در واقع، هر دو موتور از خانواده موتورهای سنکرون با آهنربای دائم هستند، اما تفاوتهایی در طراحی و روش کنترل دارند.
مهمترین تفاوت آنها در نیروی محرکه القایی (Back EMF) است.
Back EMF ولتاژی است که هنگام چرخش روتور در سیمپیچهای موتور ایجاد میشود و بر عملکرد سیستم کنترل موتور تأثیر میگذارد.
در موتورهای BLDC، این ولتاژ معمولاً شکل ذوزنقهای دارد، در حالی که در موتورهای PMSM شکل آن سینوسی است.
همچنین الگوریتمهای کنترل PMSM معمولاً پیچیدهتر هستند و میتوانند حرکت نرمتر و کنترل دقیقتری ایجاد کنند.
بنابراین، این دو موتور رقیب یکدیگر نیستند، بلکه دو فناوری متفاوت از یک خانواده محسوب میشوند که هر کدام برای کاربردهای مشخصی توسعه یافتهاند
کدام موتور برای شما مناسبتر است؟
اگر هنوز بین این دو فناوری مردد هستید، جدول زیر میتواند انتخاب را سادهتر کند.
| اگر اولویت شما… | انتخاب مناسب |
|---|---|
| طول عمر بالا | موتور القایی |
| صدای کمتر | موتور القایی |
| استفاده مداوم و طولانی | موتور القایی |
| مصرف انرژی کمتر | موتور القایی |
| حداقل نیاز به تعمیر و نگهداری | موتور القایی |
| قیمت پایینتر | موتور یونیورسال |
| وزن کمتر | موتور یونیورسال |
| ابعاد کوچک | موتور یونیورسال |
| سرعت بسیار بالا | موتور یونیورسال |
| ابزارهای قابل حمل | موتور یونیورسال |
باورهای رایج درباره موتورهای القایی و یونیورسال
در بازار، برخی باورهای نادرست درباره این دو موتور وجود دارد که بهتر است با دیدگاه فنی به آنها نگاه کنیم.
«موتور دینامی همیشه از موتور ذغالی قویتر است.»
خیر.
قدرت یک موتور به عواملی مانند توان نامی، طراحی، راندمان و شرایط کاری بستگی دارد، نه صرفاً نوع موتور.
برای مثال، یک موتور یونیورسال ۲۰۰۰ وات میتواند توان خروجی بیشتری از یک موتور القایی ۷۵۰ وات داشته باشد و برعکس.
«موتور یونیورسال کیفیت پایینی دارد.»
این تصور نیز صحیح نیست.
موتور یونیورسال برای کاربردهایی طراحی شده است که سرعت زیاد، وزن کم و گشتاور راهاندازی بالا اهمیت دارد.
اگر این موتور در کاربرد مناسب استفاده شود و نگهداری صحیحی داشته باشد، میتواند عملکرد بسیار مطلوبی ارائه دهد.
«موتور القایی هیچگاه خراب نمیشود.»
اگرچه موتورهای القایی از بادوامترین موتورهای الکتریکی هستند، اما این به معنای خرابنشدن آنها نیست.
خرابی بلبرینگها، نفوذ رطوبت، آسیب دیدن سیمپیچها، اضافهبار، تهویه نامناسب یا افزایش بیش از حد دما میتواند باعث کاهش عمر یا خرابی این موتورها شود.
«همه موتورهای بدون جاروبک از نوع القایی هستند.»
خیر.
امروزه بسیاری از موتورهای بدون جاروبک از نوع BLDC یا PMSM هستند که از نظر ساختار، نحوه تولید گشتاور و روش کنترل با موتورهای القایی تفاوت دارند.
جمعبندی
موتور القایی و موتور یونیورسال هر دو از مهمترین موتورهای الکتریکی مورد استفاده در لوازم خانگی و تجهیزات صنعتی هستند، اما برای اهداف متفاوتی طراحی شدهاند.
موتور یونیورسال به دلیل سرعت بالا، وزن کم، ابعاد کوچک و گشتاور راهاندازی زیاد، گزینهای مناسب برای ابزارهای برقی و وسایلی است که به دور بالا نیاز دارند.
در مقابل، موتور القایی به دلیل راندمان بیشتر، صدای کمتر، استهلاک پایین، نیاز اندک به تعمیرات و قابلیت کارکرد طولانی، انتخاب اول بسیاری از تجهیزات صنعتی و دستگاههایی است که باید به صورت مداوم و قابل اعتماد کار کنند.
در نهایت، هنگام خرید تجهیزاتی مانند کارواش، کمپرسور، پمپ آب یا ابزارهای برقی، بهتر است تنها به عباراتی مانند «دینامی» یا «ذغالی» اکتفا نکنید. عواملی مانند توان واقعی موتور، کیفیت ساخت، سیستم خنککاری، چرخه کاری (Duty Cycle)، راندمان، خدمات پس از فروش و اعتبار برند نیز نقش مهمی در عملکرد و طول عمر دستگاه دارند و در بسیاری از موارد حتی از نوع موتور نیز تأثیرگذارتر هستند.
منابع علمی
- Stephen J. Chapman, Electrical Machinery Fundamentals, McGraw-Hill.
- Fitzgerald, Kingsley & Umans, Electric Machinery, McGraw-Hill.
- Austin Hughes, Electric Motors and Drives: Fundamentals, Types and Applications, Elsevier.
- Theodore Wildi, Electrical Machines, Drives and Power Systems, Pearson.
IEC 60034 Series – Rotating Electrical Machines.
سؤالات متداول درباره موتور القایی و موتور یونیورسال
۱. موتور القایی بهتر است یا موتور یونیورسال؟
هیچکدام را نمیتوان به طور مطلق بهتر دانست، زیرا هر یک برای کاربرد مشخصی طراحی شدهاند.
اگر طول عمر، صدای کمتر، راندمان بالاتر و کارکرد مداوم برای شما اهمیت دارد، معمولاً موتور القایی انتخاب مناسبتری است.
اما اگر وزن کم، ابعاد کوچک، سرعت بسیار بالا و قیمت اقتصادی اولویت شما باشد، موتور یونیورسال گزینه بهتری خواهد بود.
۲. آیا موتور دینامی همان موتور القایی است؟
بله.
در بازار ایران معمولاً به موتور القایی، موتور دینامی گفته میشود. این یک اصطلاح رایج بازار است و نام علمی آن Induction Motor یا موتور القایی است.
۳. آیا موتور ذغالی همان موتور یونیورسال است؟
در بیشتر لوازم خانگی و ابزارهای برقی، بله.
دلیل استفاده از اصطلاح «ذغالی» وجود جاروبکهای کربنی (Brush) در این موتورها است.
البته از نظر علمی، نام صحیح این موتور Universal Motor یا موتور یونیورسال است.
۴. چرا موتور یونیورسال جرقه میزند؟
در این موتور، جریان برق از طریق تماس جاروبک با کموتاتور به آرمیچر منتقل میشود.
این تماس مکانیکی هنگام چرخش موتور باعث ایجاد جرقههای کوچک میشود که در حالت عادی بخشی از عملکرد طبیعی موتور هستند.
اگر میزان جرقه به طور غیرعادی زیاد شود، ممکن است نشاندهنده فرسودگی جاروبک، خرابی کموتاتور، اضافهبار یا وجود اشکال در سیمپیچهای موتور باشد.
۵. چرا موتور القایی جرقه تولید نمیکند؟
زیرا در موتور القایی هیچ تماس الکتریکی مستقیمی بین استاتور و روتور وجود ندارد.
انتقال انرژی از طریق القای الکترومغناطیسی انجام میشود و به همین دلیل نیازی به جاروبک و کموتاتور نیست.
حذف این قطعات علاوه بر جلوگیری از ایجاد جرقه، باعث کاهش استهلاک و افزایش طول عمر موتور نیز میشود.
۶. آیا موتور القایی مصرف برق کمتری دارد؟
در بسیاری از کاربردهای مداوم، بله.
به دلیل راندمان بالاتر و تلفات کمتر، موتورهای القایی معمولاً در استفادههای طولانیمدت انرژی کمتری نسبت به موتورهای یونیورسال با توان خروجی مشابه مصرف میکنند.
البته مصرف واقعی برق به عواملی مانند توان موتور، میزان بار، کیفیت طراحی و مدت زمان استفاده نیز بستگی دارد.
۷. آیا ضریب توان بالا به معنای مصرف برق کمتر است؟
خیر.
ضریب توان (Power Factor) و راندمان (Efficiency) دو مفهوم متفاوت هستند.
ضریب توان نشان میدهد موتور چگونه از توان شبکه استفاده میکند، در حالی که راندمان بیان میکند چه مقدار از انرژی ورودی به توان مکانیکی مفید تبدیل میشود.
بنابراین، بالا بودن ضریب توان به تنهایی به معنای مصرف انرژی کمتر نیست.
۸. آیا موتور یونیورسال برای کارکرد مداوم مناسب است؟
در بسیاری از کاربردها خیر.
به دلیل سرعت بالا، وجود جاروبک و تولید گرمای بیشتر، بسیاری از تجهیزاتی که از موتور یونیورسال استفاده میکنند برای کارکردهای کوتاهمدت یا متناوب طراحی شدهاند.
البته مدت زمان مجاز کارکرد به طراحی موتور، کیفیت ساخت، سیستم خنککاری و مشخصات اعلامشده توسط سازنده بستگی دارد.
۹. آیا موتور القایی به تعمیر و نگهداری نیاز ندارد؟
خیر.
اگرچه موتورهای القایی نسبت به بسیاری از موتورهای دیگر نیاز کمتری به سرویس دارند، اما این به معنای بینیاز بودن از نگهداری نیست.
بازبینی بلبرینگها، کنترل وضعیت سیمپیچها، تمیزکاری، جلوگیری از ورود رطوبت و جلوگیری از اضافهبار از مهمترین اقدامات نگهداری این موتورها هستند.
۱۰. بهترین موتور برای کارواش خانگی کدام است؟
اگر استفاده شما محدود به شستوشوی خودرو و کارهای سبک خانگی است، بسیاری از کارواشهای مجهز به موتور یونیورسال میتوانند نیاز شما را برطرف کنند.
اما اگر قصد دارید دستگاه را برای مدت طولانی روشن نگه دارید یا استفاده سنگینتری از آن داشته باشید، معمولاً کارواشهای مجهز به موتور القایی انتخاب مناسبتری هستند.
۱۱. چرا موتورهای القایی معمولاً سنگینتر هستند؟
موتورهای القایی برای تولید گشتاور و انتقال انرژی از طریق میدان مغناطیسی، معمولاً به هسته آهنی و ساختمان بزرگتری نیاز دارند.
به همین دلیل، در توانهای مشابه معمولاً وزن و ابعاد آنها از موتورهای یونیورسال بیشتر است.
۱۲. آیا میتوان سرعت موتور القایی را تغییر داد؟
بله.
در موتورهای صنعتی، سرعت معمولاً با استفاده از درایو فرکانس متغیر (VFD) کنترل میشود.
در برخی موتورهای القایی تکفاز مورد استفاده در لوازم خانگی نیز روشهایی مانند سیمپیچهای چندسرعته یا مدارهای کنترلی برای تغییر سرعت به کار میرود.
۱۳. آیا موتور یونیورسال راندمان پایینی دارد؟
راندمان موتور یونیورسال معمولاً از موتور القایی کمتر است، اما این موضوع به معنای نامناسب بودن آن نیست.
این موتور برای کاربردهایی طراحی شده که سرعت بالا و وزن کم اهمیت بیشتری نسبت به راندمان دارند.
به همین دلیل، همچنان یکی از پرکاربردترین موتورهای مورد استفاده در ابزارهای برقی و بسیاری از لوازم خانگی است.
۱۴. آیا همه موتورهای بدون جاروبک از نوع القایی هستند؟
خیر.
امروزه بسیاری از موتورهای بدون جاروبک از نوع BLDC یا PMSM هستند.
این موتورها از نظر ساختمان، نحوه کنترل و عملکرد با موتورهای القایی تفاوت دارند و در بسیاری از لوازم خانگی و تجهیزات مدرن به کار میروند.
۱۵. هنگام خرید دستگاه برقی، مهمترین معیار انتخاب موتور چیست؟
نوع موتور تنها یکی از عوامل مؤثر در انتخاب یک دستگاه است.
علاوه بر آن، بهتر است به موارد زیر نیز توجه کنید:
- توان واقعی موتور
- راندمان انرژی
- کیفیت ساخت
- سیستم خنککاری
- چرخه کاری (Duty Cycle)
- سطح صدا
- خدمات پس از فروش
- دسترسی به قطعات یدکی
- اعتبار برند سازنده
در بسیاری از موارد، کیفیت طراحی و ساخت دستگاه تأثیر بیشتری از نوع موتور بر عملکرد و طول عمر آن خواهد داشت.
