اولتراسونیک چیست؟ بررسی علمی امواج فراصوت، ویژگیها و کاربردهای آن
مقدمه
اولتراسونیک (Ultrasonic) یا فراصوت به امواج مکانیکی گفته میشود که فرکانس آنها بالاتر از محدوده شنوایی انسان است. به طور معمول، امواجی با فرکانس بیشتر از ۲۰ کیلوهرتز (20 kHz) در دسته امواج اولتراسونیک قرار میگیرند. گوش انسان قادر به درک این امواج نیست، زیرا محدوده شنوایی انسان سالم تقریباً بین ۲۰ هرتز تا ۲۰ کیلوهرتز است و این محدوده با افزایش سن کاهش پیدا میکند.
امواج اولتراسونیک برخلاف امواج الکترومغناطیسی، برای انتشار به یک محیط مادی نیاز دارند و میتوانند در محیطهایی مانند گازها، مایعات و جامدات حرکت کنند. این ویژگی باعث شده است که فناوری اولتراسونیک در حوزههای پزشکی، صنعت، آزمایشگاه و سیستمهای اندازهگیری کاربردهای گستردهای پیدا کند.
اصول فیزیکی امواج اولتراسونیک
صوت حاصل ارتعاش یک منبع و ایجاد تغییرات فشار در محیط اطراف است. زمانی که یک جسم ارتعاش میکند، ذرات محیط اطراف آن دچار نوسان شده و این نوسانات به شکل موج صوتی منتشر میشوند.
امواج اولتراسونیک معمولاً به وسیله تجهیزاتی به نام مبدل اولتراسونیک (Ultrasonic Transducer) تولید میشوند. بسیاری از این مبدلها بر اساس اثر پیزوالکتریک (Piezoelectric Effect) کار میکنند.
در اثر پیزوالکتریک، برخی مواد کریستالی و سرامیکی مانند تیتانات زیرکونات سرب (PZT) در اثر اعمال میدان الکتریکی دچار تغییر شکل مکانیکی میشوند. در تجهیزات اولتراسونیک، اعمال یک ولتاژ متناوب با فرکانس بالا باعث ارتعاش این مواد و تولید امواج فراصوت میشود.

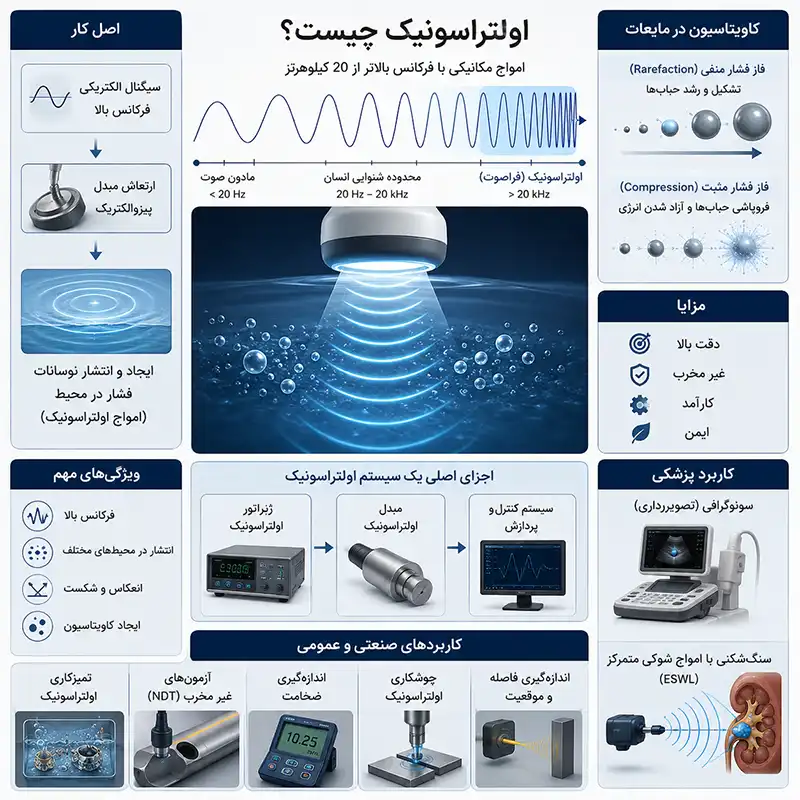

فرآیند کلی به شکل زیر است:
سیگنال الکتریکی با فرکانس بالا
↓
ارتعاش مبدل پیزوالکتریک
↓
ایجاد و انتشار نوسانات فشار در محیط (امواج اولتراسونیک)
ویژگیهای اصلی امواج اولتراسونیک
۱. فرکانس بالا
مهمترین ویژگی اولتراسونیک، فرکانس بالای آن است. فرکانس این امواج معمولاً از چند ده کیلوهرتز تا چندین مگاهرتز متغیر است.
برای مثال:
- تجهیزات تمیزکاری اولتراسونیک: معمولاً حدود ۲۰ تا ۱۰۰ کیلوهرتز
- تصویربرداری پزشکی: معمولاً حدود ۱ تا ۲۰ مگاهرتز
- آزمونهای غیرمخرب صنعتی: معمولاً در محدوده چند مگاهرتز
افزایش فرکانس باعث کاهش طول موج و افزایش توانایی تشخیص جزئیات کوچکتر میشود، اما معمولاً باعث کاهش عمق نفوذ نیز خواهد شد.
۲. انتشار در محیطهای مختلف
سرعت انتشار امواج اولتراسونیک به ویژگیهای محیط بستگی دارد.
برخی مقادیر تقریبی:
- هوا: حدود ۳۴۳ متر بر ثانیه
- آب: حدود ۱۴۸۰ متر بر ثانیه
- فولاد: حدود ۵۹۰۰ متر بر ثانیه
به همین دلیل، اولتراسونیک در محیطهای مایع و جامد کاربرد گستردهتری نسبت به هوا دارد.
۳. انعکاس و شکست
زمانی که موج اولتراسونیک به مرز بین دو ماده با خواص صوتی متفاوت برخورد میکند، بخشی از انرژی آن بازتاب شده و بخشی دیگر وارد محیط دوم میشود.
این ویژگی اساس بسیاری از فناوریها مانند موارد زیر است:
- سونوگرافی پزشکی
- اندازهگیری ضخامت
- تشخیص عیوب داخلی قطعات
۴. کاویتاسیون (Cavitation)
یکی از پدیدههای مهم در کاربردهای قدرتی اولتراسونیک، کاویتاسیون است.
در مایعات، عبور امواج اولتراسونیک باعث ایجاد چرخههای متوالی فشار مثبت و فشار منفی میشود. در فاز فشار منفی (Rarefaction)، حبابهای بسیار ریز تشکیل شده و رشد میکنند. سپس در فاز فشار مثبت (Compression)، این حبابها به سرعت فرو میریزند و انرژی قابل توجهی آزاد میکنند. این پدیده که کاویتاسیون نام دارد، اساس عملکرد بسیاری از سامانههای تمیزکاری، پراکندهسازی ذرات، امولسیونسازی و افزایش انتقال جرم است.
کاربردهای اولتراسونیک
۱. کاربردهای پزشکی
اولتراسونیک یکی از مهمترین فناوریهای تصویربرداری پزشکی است.
سونوگرافی (Ultrasound Imaging)
در سونوگرافی، امواج اولتراسونیک توسط مبدل به بدن ارسال میشوند. بازتاب این امواج از بافتهای مختلف دریافت شده و پس از پردازش، تصویری از ساختارهای داخلی بدن ایجاد میشود.
کاربردهای آن شامل:
- بررسی جنین در دوران بارداری
- تصویربرداری از اندامهای داخلی
- بررسی قلب (اکوکاردیوگرافی)
- بررسی جریان خون (داپلر اولتراسونیک)
سنگشکنی با امواج شوکی
در روش متداول سنگشکنی بروناندامی (Extracorporeal Shock Wave Lithotripsy – ESWL)، از امواج شوکی متمرکز (Focused Shock Waves) برای خرد کردن سنگهای کلیه و مجاری ادراری استفاده میشود. این فناوری با اولتراسونیک تشخیصی تفاوت دارد، هرچند هر دو از امواج مکانیکی بهره میبرند.
۲. کاربردهای صنعتی
آزمونهای غیرمخرب (NDT)
یکی از مهمترین کاربردهای صنعتی اولتراسونیک، بررسی قطعات بدون تخریب آنها است.
از این روش برای تشخیص:
- ترکهای داخلی
- حفرهها
- جداشدگی لایهها
- نقصهای جوش
اندازهگیری ضخامت
ضخامتسنجهای اولتراسونیک میتوانند ضخامت موادی مانند:
- فلزات
- پلاستیکها
- کامپوزیتها
را بدون برش یا تخریب اندازهگیری کنند.
جوشکاری اولتراسونیک
جوشکاری اولتراسونیک روشی است که در آن ارتعاشات با فرکانس بالا برای ایجاد اتصال بین قطعات استفاده میشوند.
این روش بیشتر برای:
- پلاستیکها
- ترموپلاستیکها
- ورقهای فلزی نازک
- اتصالات سیمها و باتریها
کاربرد دارد.
۳. تمیزکاری اولتراسونیک
حمامهای اولتراسونیک از پدیده کاویتاسیون برای حذف آلودگیها از سطح قطعات استفاده میکنند.
کاربردها:
- تجهیزات پزشکی
- قطعات الکترونیکی
- جواهرات
- قطعات دقیق صنعتی
۴. اندازهگیری فاصله و موقعیت
حسگرهای اولتراسونیک با ارسال موج و اندازهگیری زمان بازگشت آن، فاصله اجسام را محاسبه میکنند.
این فناوری در مواردی مانند:
- سنسور پارک خودرو
- رباتیک
- سیستمهای کنترل صنعتی
استفاده میشود.
اجزای اصلی یک سیستم اولتراسونیک
یک سیستم معمولاً شامل بخشهای زیر است:
۱. ژنراتور اولتراسونیک
سیگنال الکتریکی با فرکانس بالا تولید میکند.
۲. مبدل اولتراسونیک
انرژی الکتریکی را به ارتعاش مکانیکی تبدیل میکند و در برخی سیستمها عملکرد معکوس نیز دارد.
۳. سیستم کنترل و پردازش
برای دریافت، تقویت و تحلیل سیگنالهای بازگشتی استفاده میشود.
مزایای فناوری اولتراسونیک
مهمترین مزایای این فناوری عبارتاند از:
- امکان اندازهگیری بدون تماس مستقیم در بسیاری از کاربردها
- قابلیت استفاده در آزمونهای غیرمخرب
- دقت مناسب در اندازهگیری فاصله و ضخامت
- امکان تصویربرداری از ساختارهای داخلی
- کاربرد گسترده در محیطهای صنعتی و پزشکی
محدودیتها و نکات ایمنی
اولتراسونیک در بسیاری از کاربردهای پزشکی و صنعتی ایمن محسوب میشود، اما میزان اثرگذاری آن به عواملی مانند شدت موج، مدت زمان تماس و شرایط استفاده بستگی دارد.
در کاربردهای پزشکی، استانداردهای ایمنی مانند محدودیتهای مربوط به توان صوتی، شاخص حرارتی (Thermal Index) و شاخص مکانیکی (Mechanical Index) برای کنترل اثرات احتمالی استفاده میشوند.
بنابراین، ایمنی اولتراسونیک وابسته به طراحی صحیح تجهیزات و استفاده مطابق دستورالعملهای استاندارد است.
جمعبندی
اولتراسونیک فناوری استفاده از امواج مکانیکی با فرکانس بالاتر از محدوده شنوایی انسان است که به دلیل ویژگیهایی مانند قابلیت انعکاس، کنترلپذیری، انتشار در مواد مختلف و ایجاد پدیدههایی مانند کاویتاسیون، در حوزههای گستردهای مورد استفاده قرار میگیرد.
از تصویربرداری پزشکی و تشخیص بیماریها گرفته تا کنترل کیفیت قطعات صنعتی، تمیزکاری دقیق و سیستمهای اندازهگیری، اولتراسونیک یکی از فناوریهای مهم و کاربردی در علوم مهندسی و پزشکی مدرن محسوب میشود.
منابع علمی
- International Electrotechnical Commission (IEC). IEC 63009: Ultrasonics — Physiotherapy systems — Field specifications and methods of measurement in the frequency range 20 kHz to 500 kHz.
- American Institute of Ultrasound in Medicine (AIUM). Official Statements and Guidelines on Safety of Diagnostic Ultrasound.
- U.S. Food and Drug Administration (FDA). Information for Manufacturers of Diagnostic Ultrasound Equipment.
- Krautkramer, J., & Krautkramer, H. Ultrasonic Testing of Materials. Springer-Verlag.
- Ensminger, D., & Bond, L. J. Ultrasonics: Fundamentals, Technologies, and Applications. CRC Press.
- Cheeke, J. D. N. Fundamentals and Applications of Ultrasonic Waves. CRC Press.
- Mason, T. J., & Lorimer, J. P. Applied Sonochemistry: Uses of Power Ultrasound in Chemistry and Processing. Wiley-VCH.
- Duck, F. A. Physical Properties of Tissue: A Comprehensive Reference Book. Academic Press.
